Алмазные чашки

Основные типы и конструктивные особенности алмазных чашек

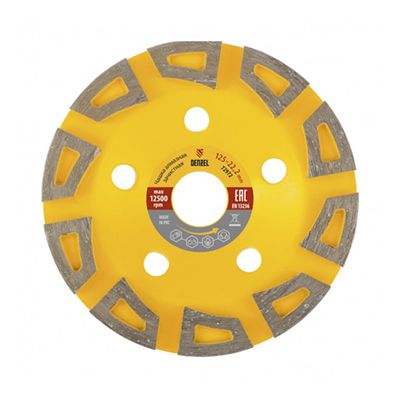

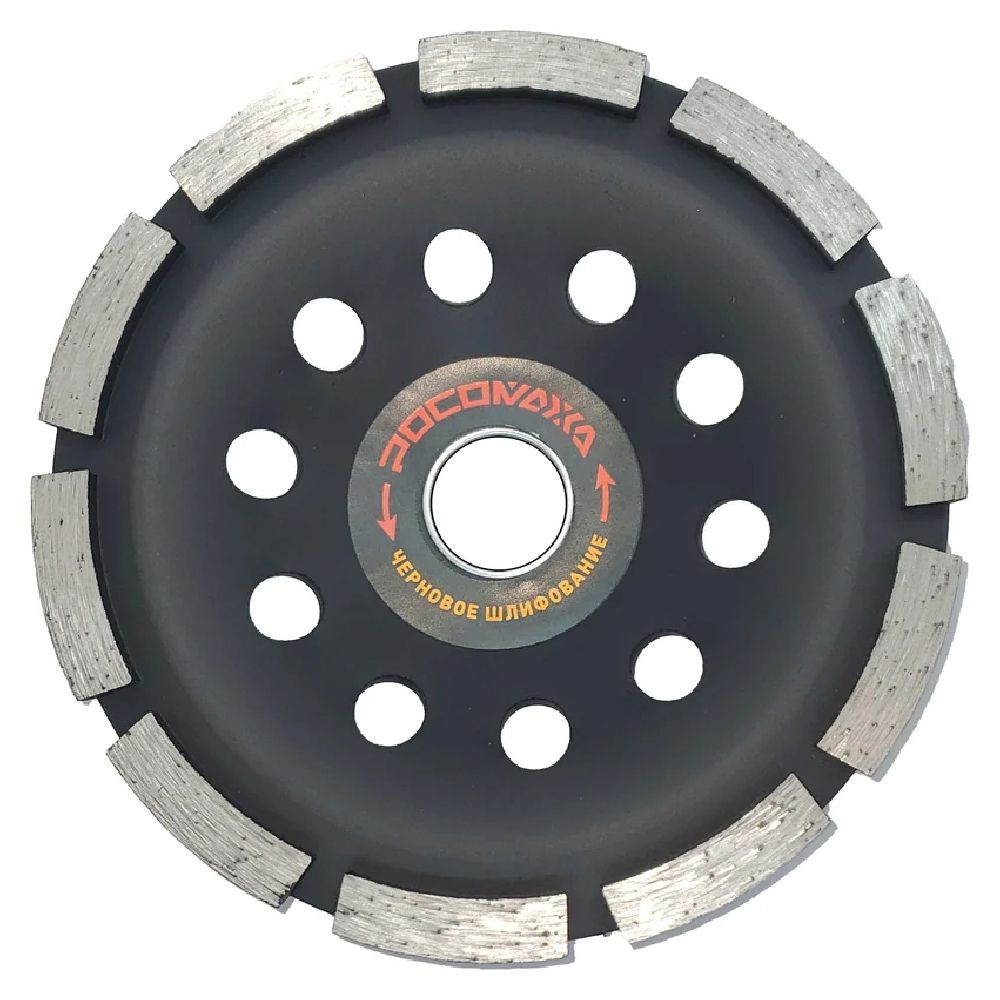

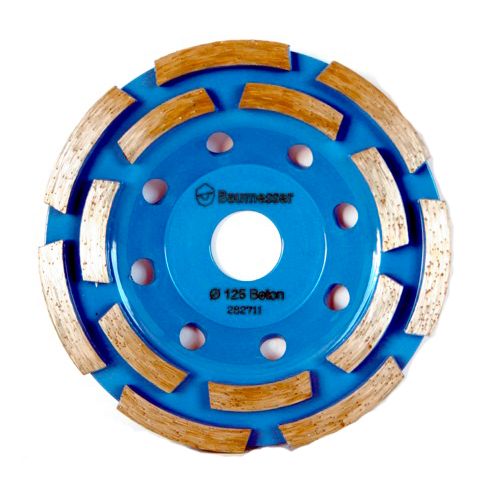

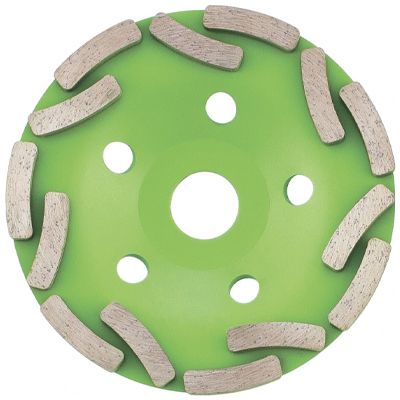

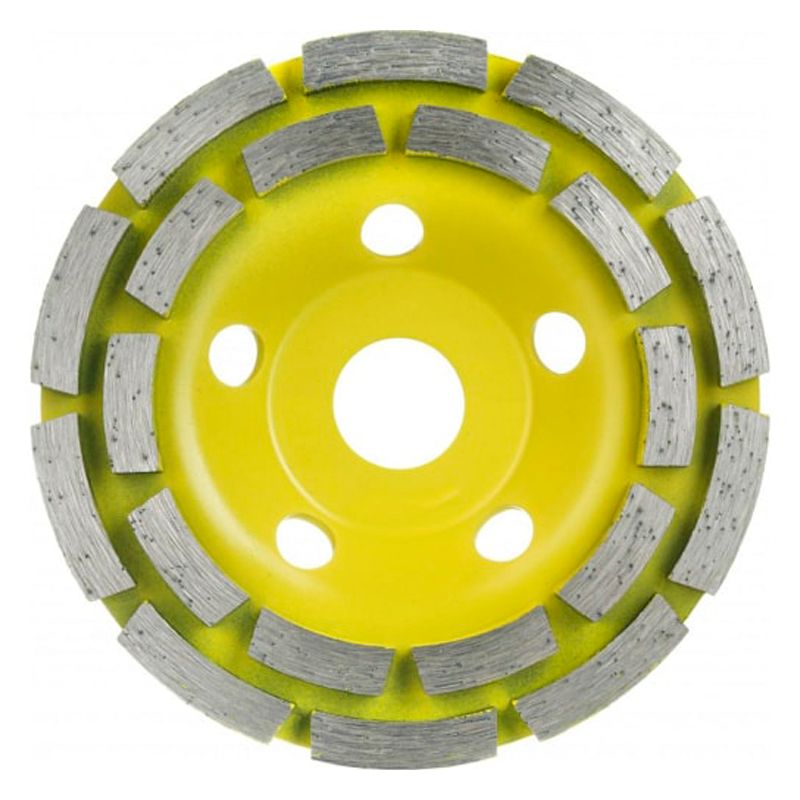

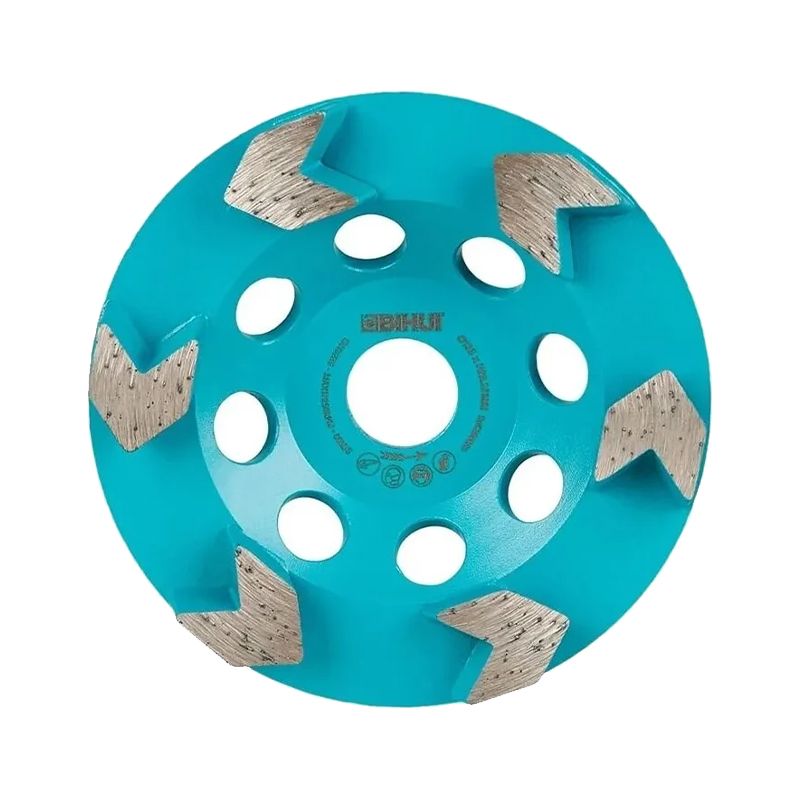

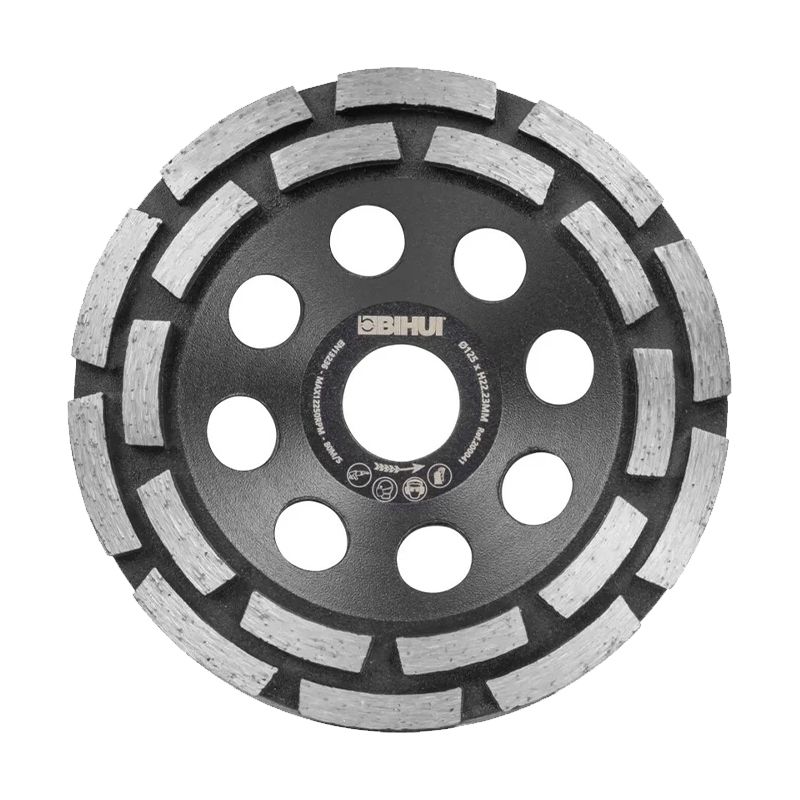

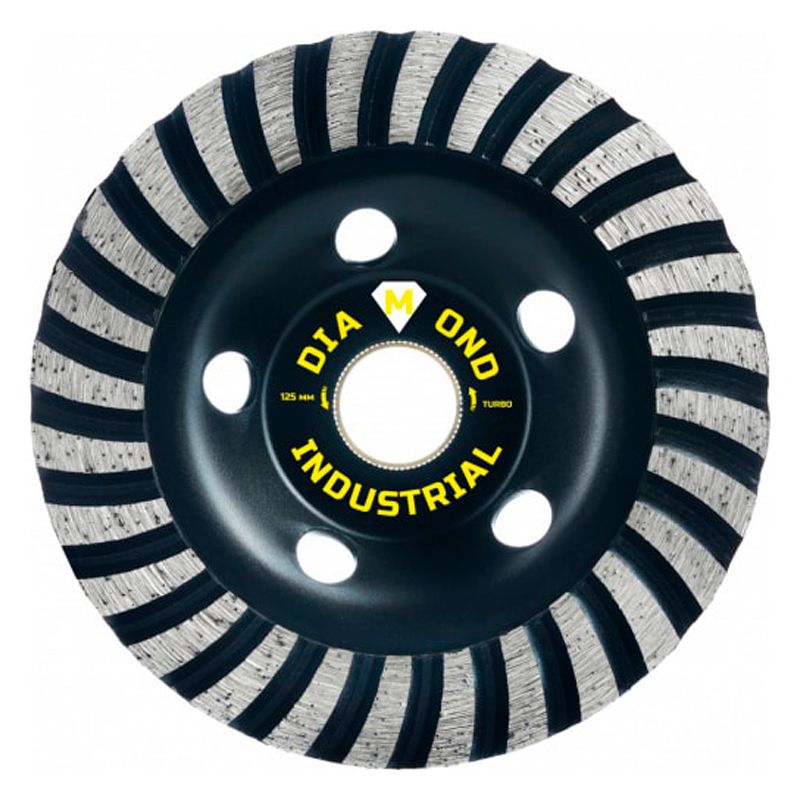

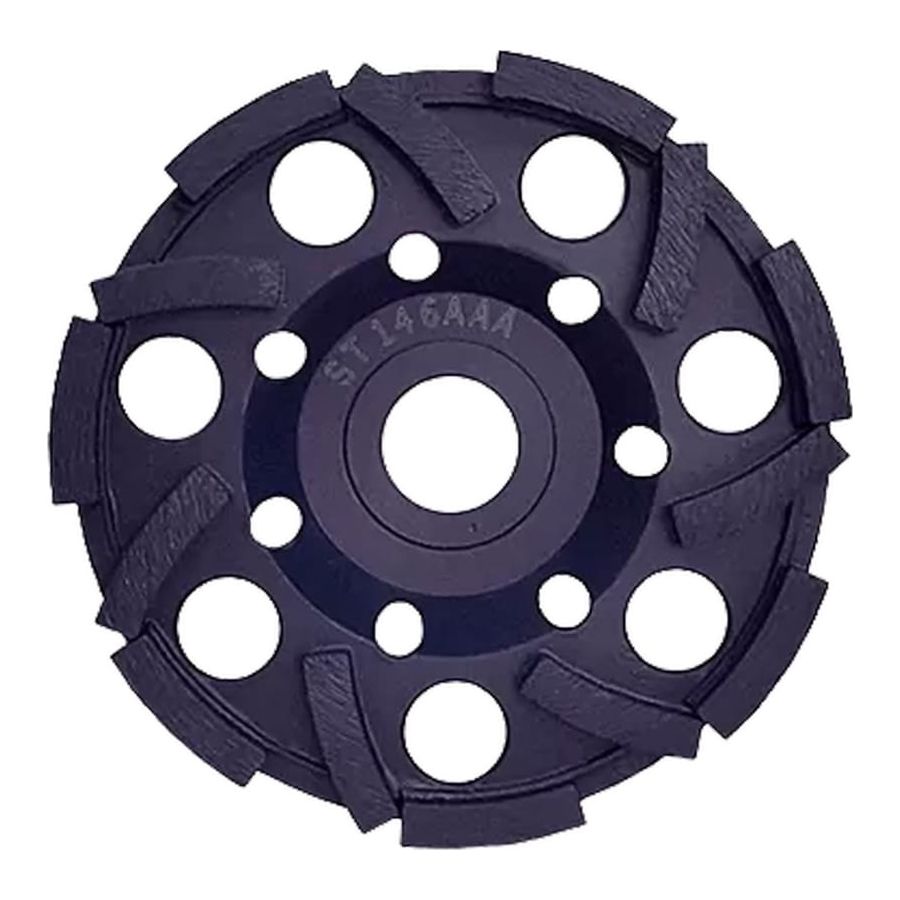

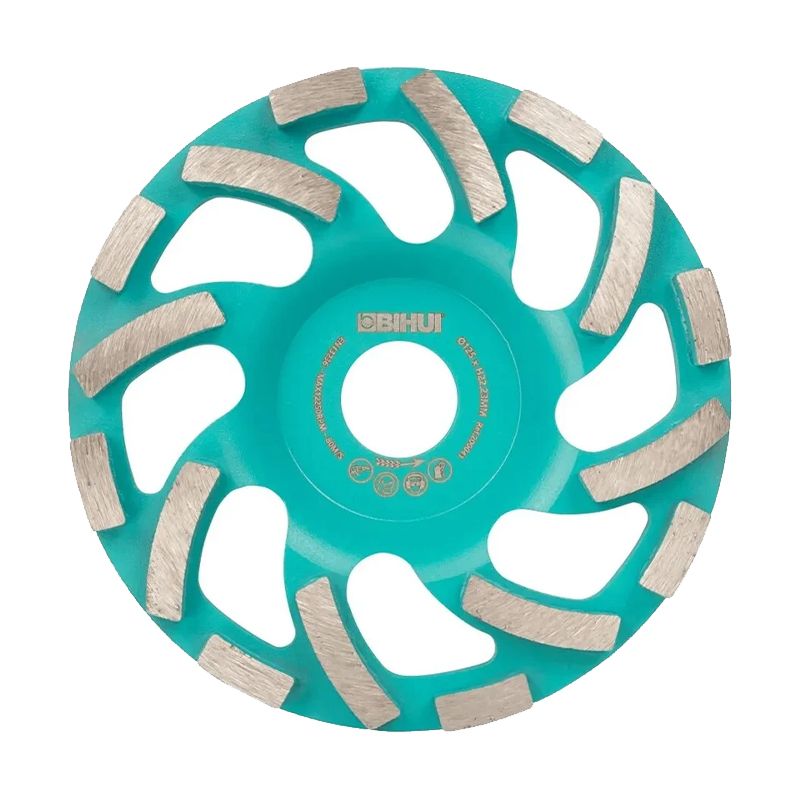

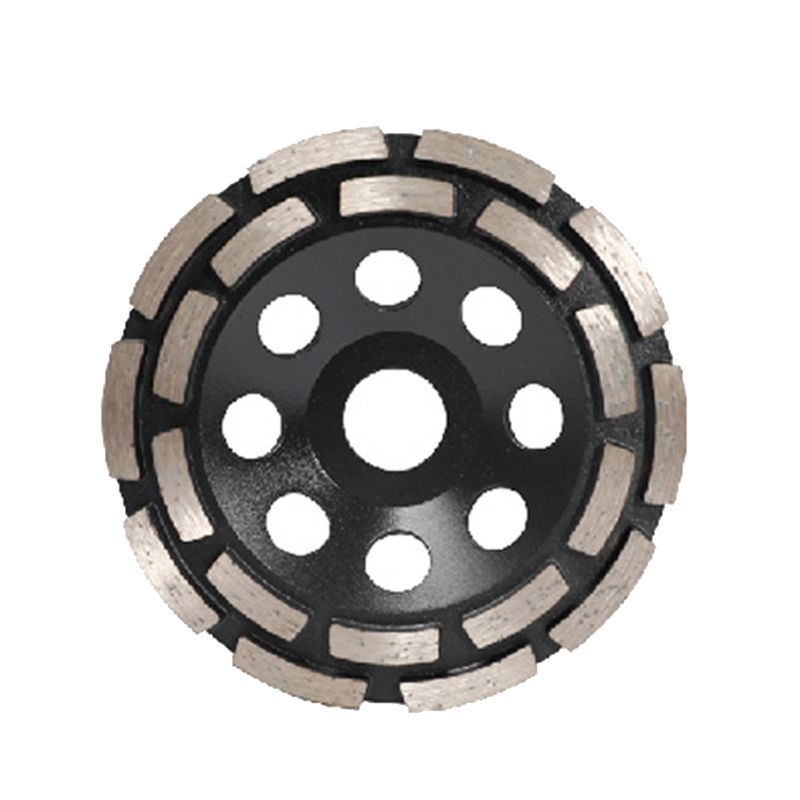

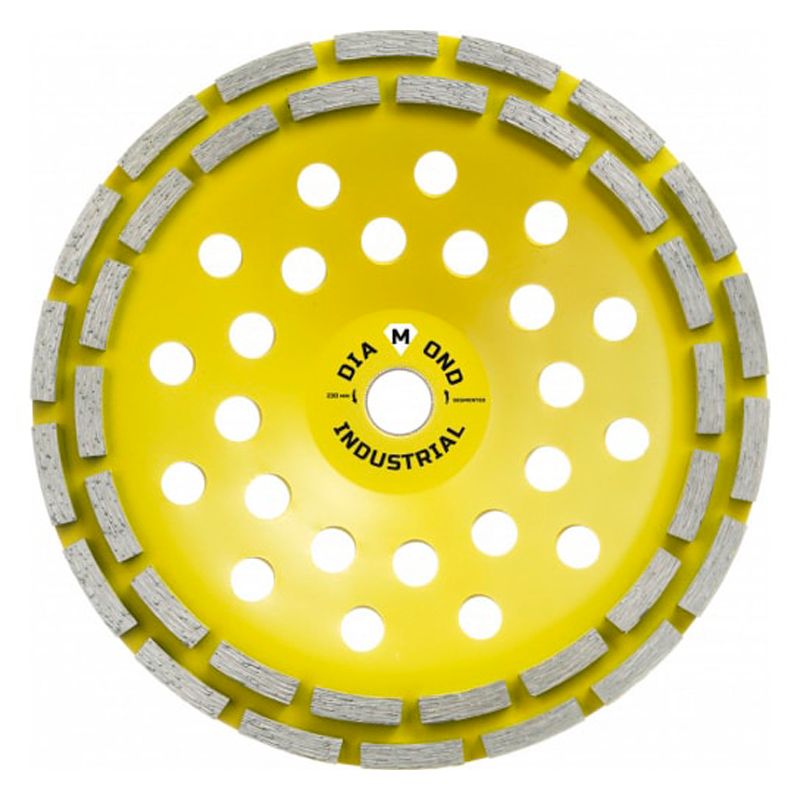

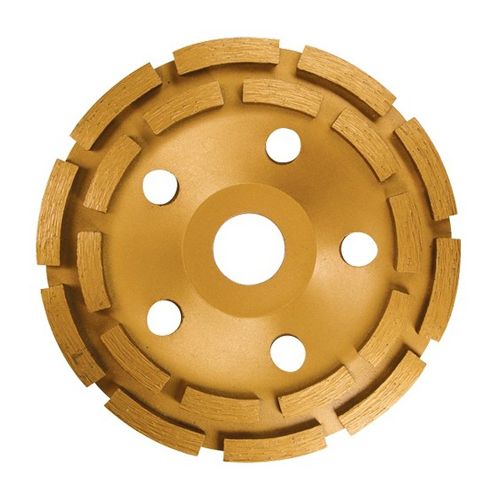

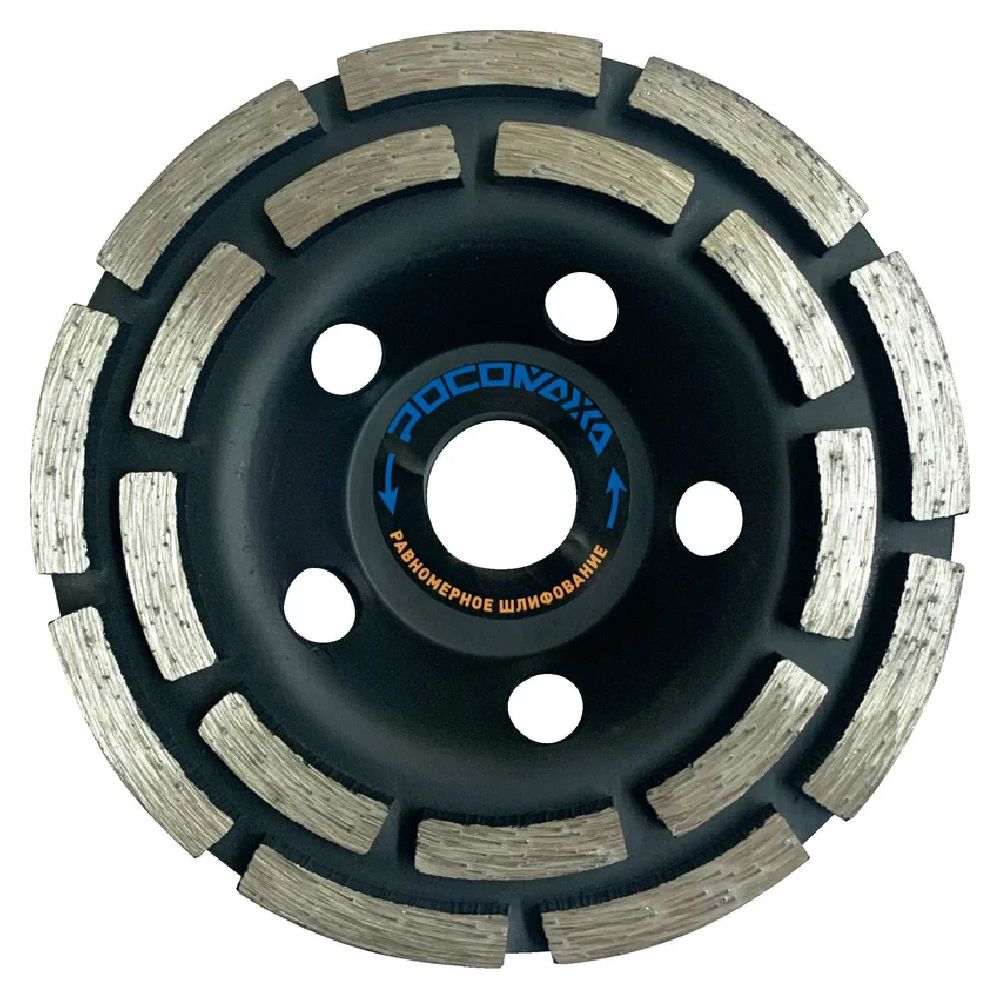

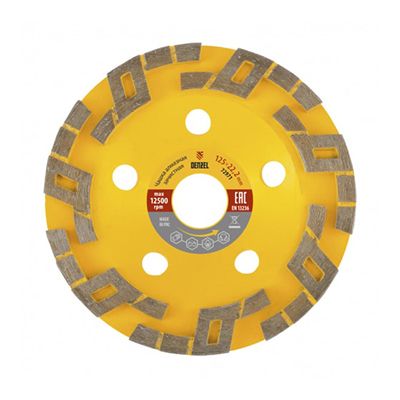

Алмазные чашки классифицируются по конструкции режущей кромки на сегментные, турбо, сплошные, двухрядные согласно техническим условиям производителей. Сегментные чашки диаметром 100-180 мм с высотой сегментов 5-12 мм обеспечивают эффективное удаление материала, охлаждение, применяются для грубой обработки бетона, удаления покрытий толщиной до 5 мм. Турбо-чашки со спиральными канавками увеличивают скорость обработки на 30-50%, обеспечивают лучшее удаление шлама, применяются для сухой шлифовки без водяного охлаждения. Ведущие производители: немецкие Husqvarna, Tyrolit, американские Norton, Bosch, итальянские Klindex, российские "Диамант". Сплошные чашки обеспечивают чистую обработку поверхности без сколов, применяются для финишной шлифовки камня, керамогранита, получения шероховатости Ra 1,6-6,3 мкм. Двухрядные чашки с алмазными сегментами в два ряда увеличивают производительность в 1,5-2 раза, обеспечивают равномерный износ, применяются для интенсивной обработки. Посадочные отверстия 22,23 мм с резьбой M14 обеспечивают совместимость с угловыми шлифмашинами мощностью 1-2,5 кВт. Алмазные сегменты изготавливаются методом спекания при температуре 850-950°C из порошка концентрацией 25-100% в металлической связке различной твердости.

Технические характеристики и режимы шлифования

Алмазные чашки характеризуются наружным диаметром 100-180 мм, глубиной чашки 15-30 мм, шириной рабочей поверхности 10-25 мм, максимальной скоростью 8000-13000 об/мин для ручного инструмента. Производительность съема материала составляет 0,5-10 мм³/с в зависимости от твердости обрабатываемого материала, мощности привода, усилия прижима 20-150 Н. Скорость обработки варьируется от 1-5 м²/ч для твердого гранита до 10-50 м²/ч для мягкого бетона при глубине съема 0,1-2 мм за проход. Концентрация алмаза подбирается по абразивности материала: 25-50% для бетона, асфальта, 75-100% для гранита, мрамора, керамогранита. Зернистость алмаза 30-120 mesh определяет качество обработки: 30-50 mesh для грубой шлифовки, 80-120 mesh для промежуточной обработки. Ресурс работы чашек составляет 50-1000 м² обработанной площади в зависимости от материала, правильности эксплуатации, качества алмазных сегментов. Рабочая температура не должна превышать 200-300°C для предотвращения графитизации алмаза, размягчения металлической связки. Боковое биение чашки не должно превышать 0,2 мм для обеспечения равномерной обработки, предотвращения сколов алмазных сегментов при ударных нагрузках.

Области применения в строительстве и отделочных работах

Подготовка бетонных поверхностей под полимерные покрытия требует удаления цементного молока, создания равномерной шероховатости Ra 25-100 мкм для обеспечения адгезии не менее 2,0 МПа согласно ГОСТ Р 56926-2016. Производительность обработки составляет 20-100 м² в смену одним оператором в зависимости от состояния поверхности. Реставрационные работы применяют деликатные чашки для очистки фасадов исторических зданий от загрязнений, граффити, выветрившегося камня без повреждения оригинальной структуры. Обработка природного камня включает выравнивание поверхности плит, удаление сколов, подготовку под полировку с получением плоскостности не более 1 мм на 1 м согласно ГОСТ 9479-2011. Ремонт промышленных полов требует удаления поврежденных участков покрытий, неровностей, подготовки под нанесение ремонтных составов с обеспечением прочности сцепления не менее 1,5 МПа. Производство керамогранита использует чашки для калибровки плитки, удаления глазурных потеков, подготовки кромок под ректификацию с точностью размеров ±0,5 мм. Машиностроение применяет чашки для зачистки сварных швов из нержавеющих сталей, удаления окалины, подготовки поверхностей под сварку с обеспечением шероховатости Ra 12,5-25 мкм. Судостроение использует чашки для обработки композитных материалов корпусов, удаления старых покрытий перед ремонтной окраской в условиях ограниченного пространства. Автомобильная промышленность применяет чашки для подготовки кузовных деталей, удаления ржавчины, старой краски с сохранением геометрии поверхности.

Технологии изготовления и контроля качества

Изготовление алмазных сегментов методом горячего прессования при давлении 100-300 МПа обеспечивает равномерную плотность, отсутствие внутренних напряжений, максимальную прочность сцепления алмаза со связкой. Спекание в вакуумных печах при температуре 900-1000°C в защитной атмосфере предотвращает окисление металлической матрицы, графитизацию алмазных зерен. Корпуса чашек изготавливаются из стали 45, 40Х методом штамповки с последующей механической обработкой на станках с ЧПУ для обеспечения точности посадочных размеров ±0,1 мм. Крепление сегментов осуществляется пайкой серебряными припоями ПСр40, ПСр50 при температуре 720-780°C, обеспечивая прочность соединения 80-150 МПа. Балансировка готовых чашек на специальных станках устраняет дисбаланс до 0,5 г·см, предотвращает вибрации при работе на высоких скоростях. Контроль качества включает проверку концентрации алмаза рентгеновским анализом с точностью ±5%, испытания на твердость связки HRB 80-120, измерение биения рабочих поверхностей. Термоциклические испытания в диапазоне 20-400°C подтверждают стойкость паяных соединений к температурным нагрузкам при интенсивной эксплуатации. Маркировка лазерной гравировкой содержит информацию о зернистости, максимальной скорости, дате изготовления, соответствии стандартам безопасности EN 12413.

Преимущества выбора на портале Росиндастри

Федеральный портал объединяет производителей алмазных чашек с сертификатами соответствия техническим регламентам Таможенного союза, системами менеджмента качества ISO 9001, собственными лабораториями контроля. Покупатели получают консультации по выбору оптимального типа чашки под конкретные материалы и задачи обработки, расчету производительности, анализу экономической эффективности. Поставщики предлагают комплексные решения включающие поставку чашек различных зернистостей, шлифовального оборудования, систем пылеудаления, обучение операторов технологиям обработки. Маркетплейс обеспечивает сравнение характеристик по стойкости, производительности съема материала, совместимости с оборудованием, стоимости обработки единицы площади. Оптовые поставки от 20 чашек предусматривают скидки до 25%, комплектацию наборами различных типоразмеров, гибкую систему отсрочки платежей для строительных организаций. Региональные склады гарантируют поставку стандартных размеров в течение 24-48 часов, изготовление чашек по индивидуальным техническим требованиям в сроки 7-14 дней. Сервисные центры выполняют восстановление чашек заменой изношенных сегментов, правку корпусов, балансировку для продления срока службы на 40-70%. Обучающие программы включают изучение технологий алмазной обработки, выбор режимов шлифования, правила безопасности при работе с ручным электроинструментом. Программы Trade-in предусматривают зачет стоимости отработанных чашек при покупке новых, утилизацию с извлечением алмазов для повторного использования в производстве новых инструментов.
