Алмазные шлифовальные круги

Основные типы и конструктивные особенности алмазных шлифовальных кругов

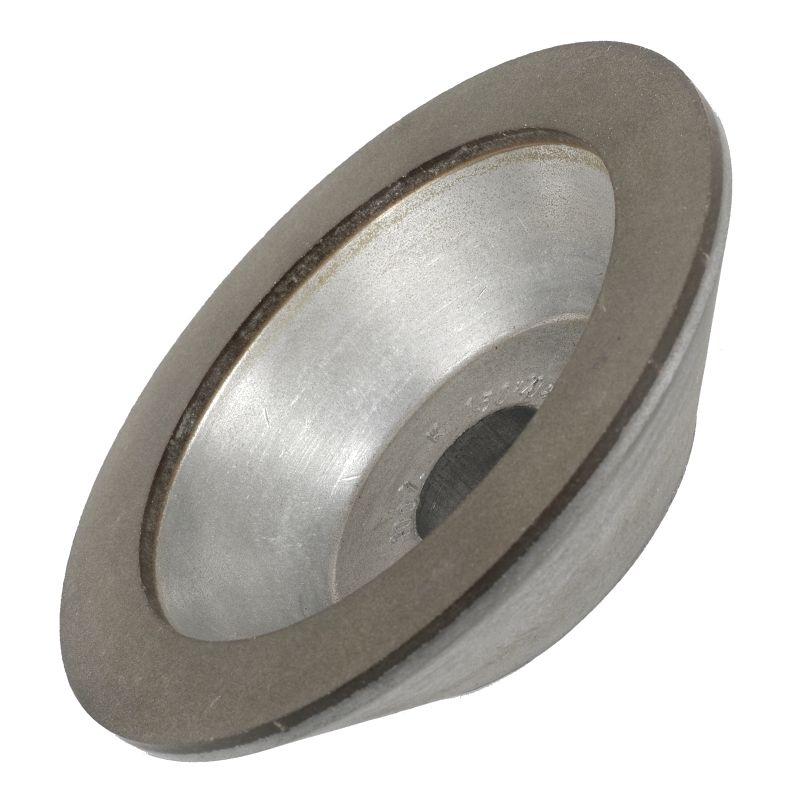

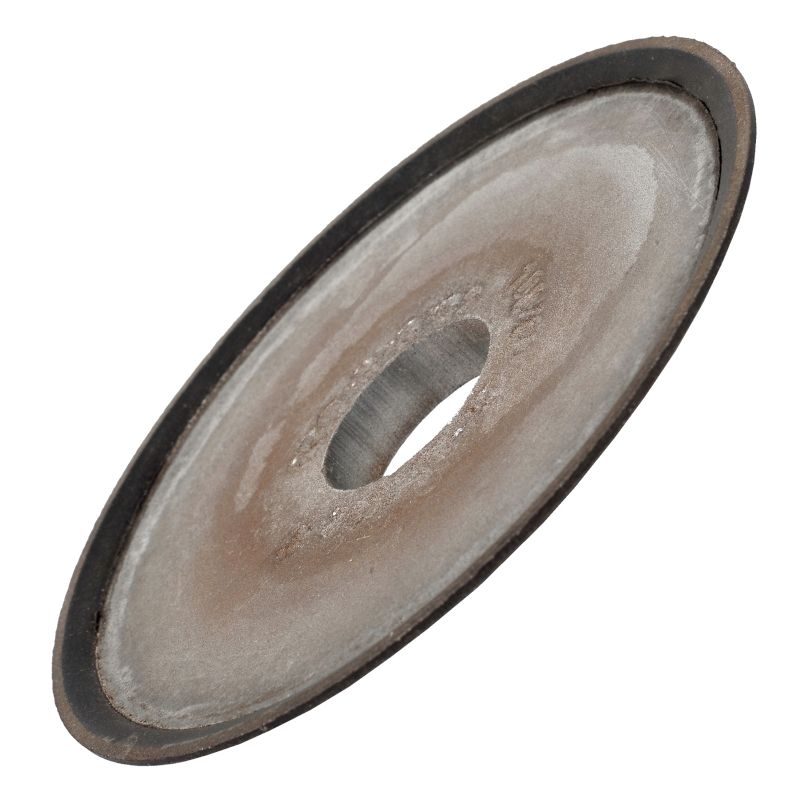

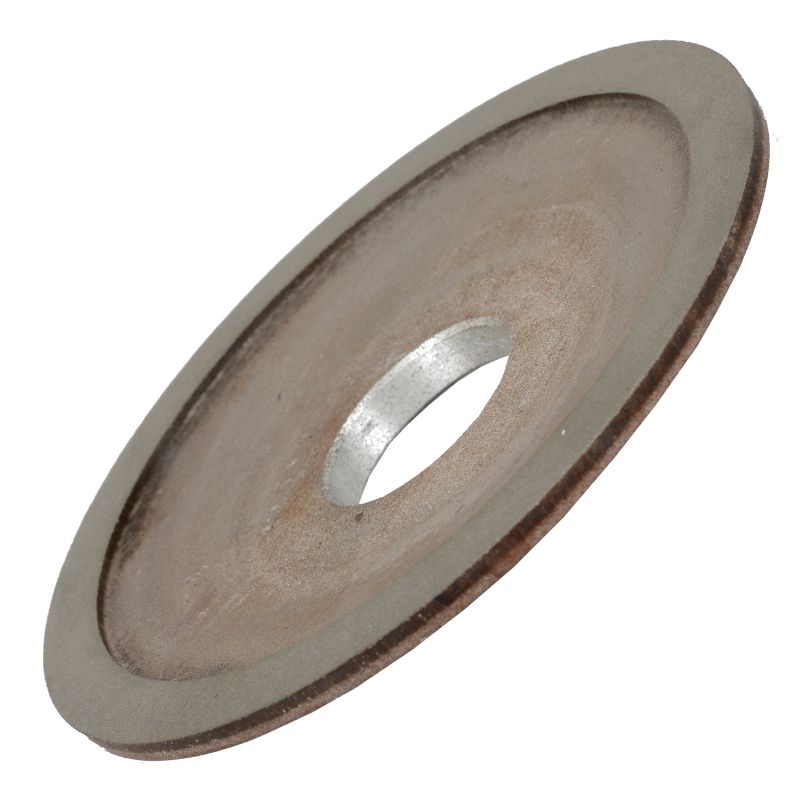

Алмазные шлифовальные круги классифицируются по форме на прямого профиля 1А1, чашечные 12А2, тарельчатые 12V9, по связке на металлические, смоляные, гальванические согласно ГОСТ Р ИСО 525-2007. Круги прямого профиля диаметром 75-500 мм с металлической связкой применяются для обработки твердых сплавов, технической керамики, стекла с точностью размеров ±0,001 мм. Чашечные круги с алмазным слоем на торцевой и боковой поверхностях обеспечивают обработку сложных профилей, заточку режущего инструмента, доводку прецизионных деталей. Ведущие производители: российские "Терек", "Волжский абразивный завод", зарубежные Winter, Diprotex, Urdiamant, Saint-Gobain. Смоляные круги с органической связкой обеспечивают высокое качество поверхности Ra 0,1-1,6 мкм, применяются для финишной обработки оптического стекла, полупроводниковых материалов. Гальванические круги с никелевым покрытием толщиной 20-100 мкм имеют высокую концентрацию алмаза на поверхности, обеспечивают точную обработку сложных профилей. Алмазное зерно классифицируется по размеру от 40-50 мкм (зернистость 400-325 mesh) до 500-600 мкм (30-25 mesh) в зависимости от требуемого качества обработки. Концентрация алмаза составляет 25-200% по объему связки, определяя производительность и стойкость инструмента.

Технические характеристики и режимы шлифования

Алмазные шлифовальные круги характеризуются наружным диаметром 75-500 мм, толщиной алмазного слоя 3-20 мм, посадочным отверстием 20-127 мм, максимальной скоростью 25-80 м/с в зависимости от связки и размера. Съем материала составляет 0,001-1,0 мм³/мм·с в зависимости от обрабатываемого материала, режимов шлифования, характеристик круга. Удельное давление в зоне контакта варьируется от 0,1-1,0 МПа для мягких материалов до 5-20 МПа для твердых сплавов при поперечной подаче 0,001-0,5 мм/об. Скорость резания составляет 15-35 м/с для металлических связок, 25-50 м/с для смоляных, ограничиваясь прочностью связки и центробежными нагрузками. Ресурс работы кругов составляет 100-10000 деталей в зависимости от материала, точности обработки, правильности правки алмазного слоя. Биение рабочей поверхности не должно превышать 0,002-0,01 мм для прецизионных кругов, 0,02-0,05 мм для кругов общего назначения. Температура в зоне шлифования поддерживается в пределах 100-300°C подачей смазочно-охлаждающей жидкости расходом 5-50 л/мин. Правка алмазных кругов осуществляется алмазными правящими роликами, карандашами для восстановления режущих свойств, геометрической точности.

Области применения в промышленности и научных исследованиях

Инструментальное производство использует алмазные круги для заточки твердосплавного режущего инструмента, получения остроты режущих кромок менее 5 мкм, угловой точности ±30' при обработке резцов, сверл, фрез. Производительность заточки составляет 10-100 инструментов в час в зависимости от сложности геометрии. Оптическая промышленность применяет круги для обработки линз, призм, зеркал из оптического стекла с получением шероховатости Ra 0,01-0,1 мкм, отклонением формы не более 0,1 мкм. Полупроводниковая индустрия использует прецизионные круги для резки кремниевых пластин толщиной 100-800 мкм, получения зеркальных поверхностей без нарушенного слоя. Машиностроение применяет круги для обработки деталей из твердых сплавов ВК6, ВК8, технической керамики Al₂O₃, ZrO₂ с точностью размеров IT5-IT7. Автомобильная промышленность использует круги для обработки форсунок, распылителей, прецизионных деталей топливной аппаратуры с шероховатостью Ra 0,2-0,8 мкм. Авиационная отрасль применяет круги для обработки лопаток турбин из жаропрочных сплавов, получения требуемого профиля с отклонениями не более ±0,01 мм. Медицинская промышленность использует круги для изготовления хирургических инструментов, имплантатов из биосовместимых материалов с зеркальной поверхностью. Научные исследования применяют алмазные круги для подготовки образцов материалов, шлифов для металлографических исследований с толщиной нарушенного слоя менее 1 мкм.

Технологии изготовления и системы правки

Изготовление металлических связок методом порошковой металлургии включает смешивание порошков бронзы, железа, кобальта с алмазным зерном, прессование при давлении 100-500 МПа, спекание при температуре 800-1000°C. Пропитка пористых заготовок расплавленными металлами повышает прочность связки, улучшает теплопроводность, обеспечивает равномерное распределение алмаза. Смоляные связки изготавливаются на основе фенолформальдегидных, полиимидных смол с добавлением наполнителей, отверждаются при температуре 180-250°C под давлением 10-50 МПа. Гальваническое осаждение никелевого покрытия толщиной 50-200 мкм из электролита с суспензией алмазного порошка обеспечивает высокую концентрацию зерен на поверхности. Правка алмазных кругов алмазными роликами, правящими брусками восстанавливает макро- и микрогеометрию рабочей поверхности, удаляет засаленный слой связки. Ультразвуковая правка с частотой 20-40 кГц ускоряет процесс в 2-3 раза, улучшает качество правленной поверхности. Электроэрозионная правка импульсами тока 100-1000 А удаляет металлическую связку, обнажает алмазные зерна без механического воздействия. Лазерная правка сфокусированным пучком мощностью 10-100 Вт обеспечивает локальное удаление связки, формирование оптимальной макрогеометрии.
