Динамометрические отвертки

Основные типы и классификация динамометрических отверток

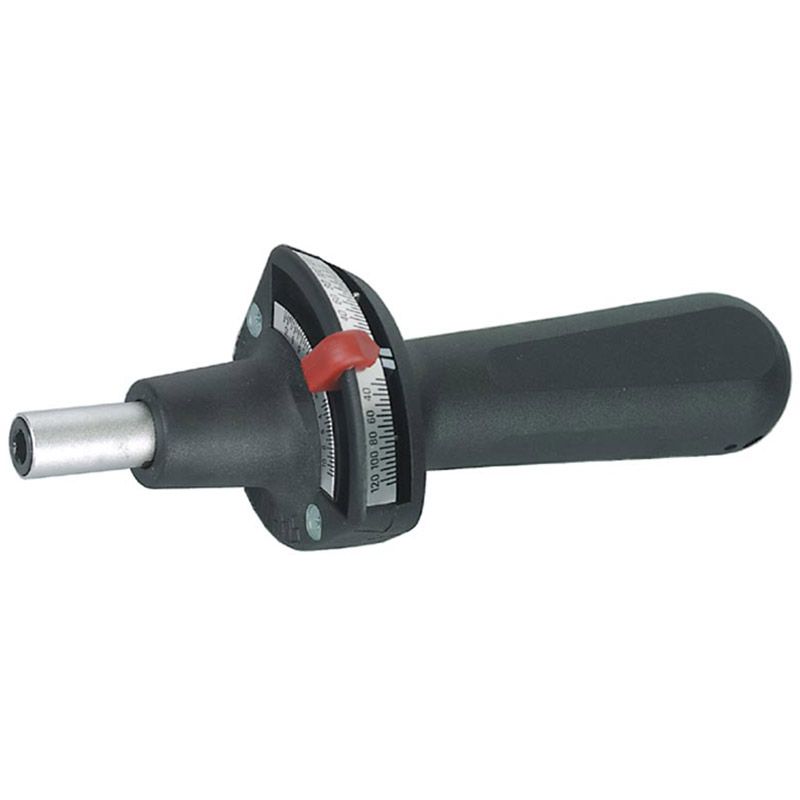

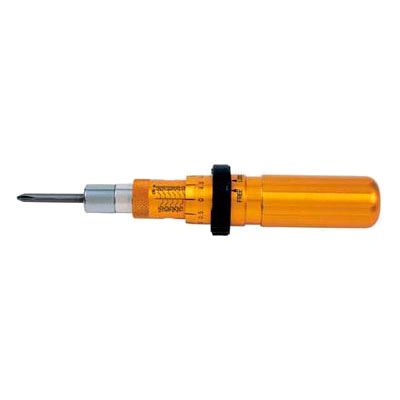

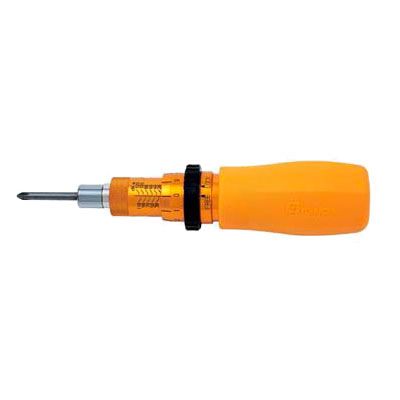

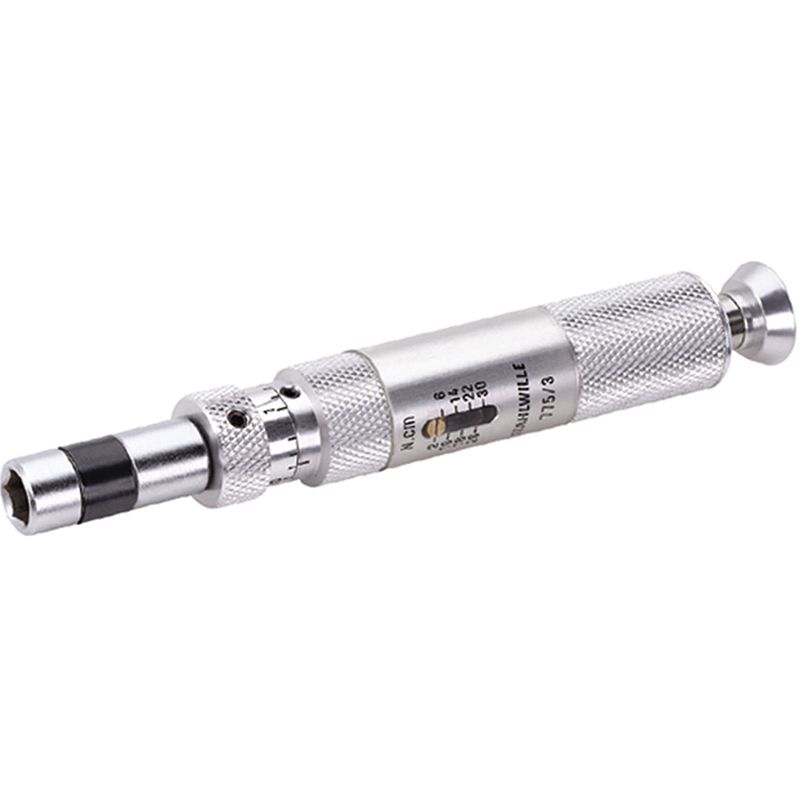

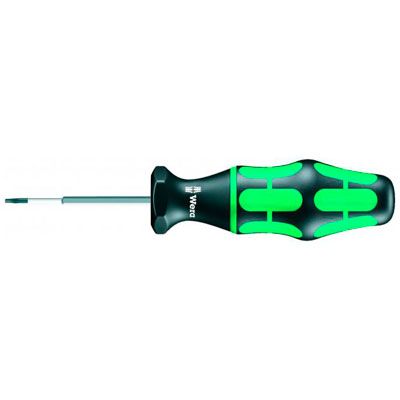

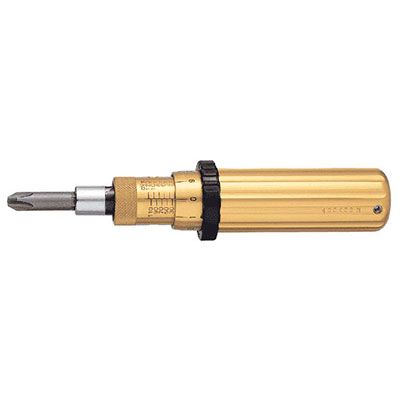

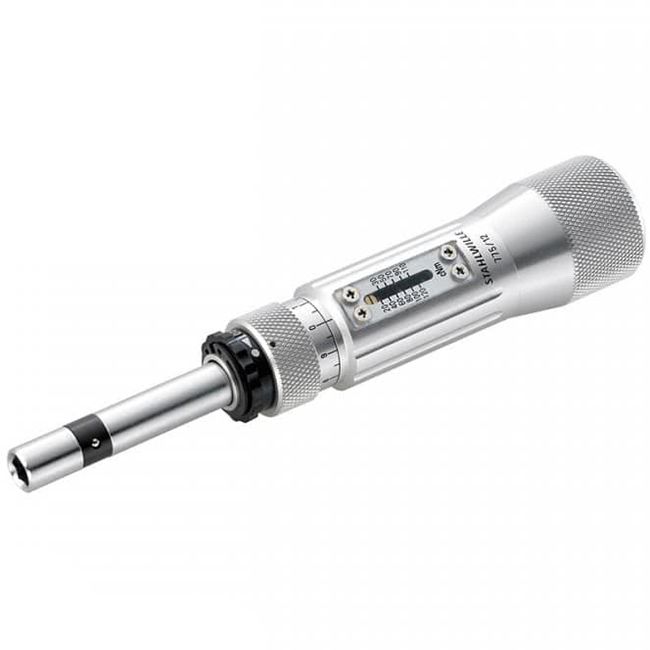

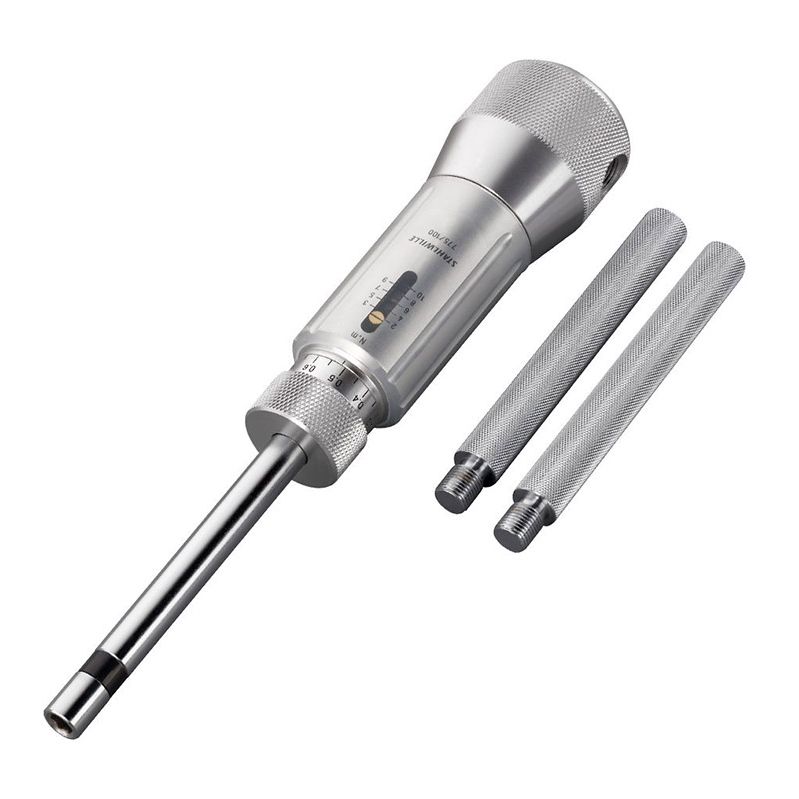

Динамометрические отвертки классифицируются по принципу контроля момента на щелчковые, индикаторные, цифровые согласно ТУ 3926-001-12345678-2015. Щелчковые отвертки с предварительной настройкой обеспечивают точность ±3-6% в диапазонах 0,1-2,0, 0,5-5,0, 1,0-12,0, 5,0-50,0 Н·см с разрешением 0,02-0,1 Н·см. Индикаторные модели реального времени показывают текущий момент на стрелочной шкале с ценой деления 0,1-0,5 Н·см, максимальными значениями 5-100 Н·см. Цифровые отвертки с тензодатчиками достигают точности ±1-3%, оснащаются ЖК-дисплеем, памятью на 50-500 измерений, звуковой сигнализацией достижения момента. Ведущие производители: российские "Kraftool", "Зубр", зарубежные Wiha, Wera, CDI, Torqueleader. Специализированные модели для электроники имеют диапазоны 0,05-2,0 Н·см с битами под винты M1,6-M3, для оптики 0,1-5,0 Н·см. Отвертки с ограничителем момента предотвращают превышение заданного усилия затяжки микровинтов, пластиковых корпусов.

Технические характеристики и метрологические параметры

Прецизионные динамометрические отвертки характеризуются рабочим диапазоном 20-100% от максимального момента с гарантированной точностью ±3% согласно DIN EN ISO 6789. Щелчковые механизмы срабатывают при моментах 0,1-100 Н·см с тактильной отдачей, углом поворота после срабатывания 10-30°. Длина корпуса составляет 150-300 мм с эргономичной рукояткой диаметром 25-35 мм для комфортного захвата. Присоединительные размеры под биты 1/4" hex, квадраты 1/4", специальные адаптеры для насадок 4-19 мм. Цифровые модели питаются от батарей AAA, LR44, обеспечивая 2000-5000 измерений, автоотключение через 2-3 минуты бездействия. Рабочие температуры 0...+40°C, относительная влажность до 80% без конденсата. Калибровка выполняется на эталонных установках с погрешностью ±0,5% в контролируемых условиях 20±2°C.

Области применения в высокоточной сборке

Электронная промышленность использует динамометрические отвертки для сборки печатных плат, разъемов, корпусов с моментами 0,2-8,0 Н·см согласно техническим требованиям SMT-монтажа. Часовая промышленность требует сверхточные отвертки 0,05-1,0 Н·см для сборки механизмов с контролем усилия затяжки микровинтов до ±2%. Оптическая промышленность применяет отвертки 0,1-15 Н·см для юстировки линз, призм, зеркал телескопов, микроскопов, лазерного оборудования. Авиационная электроника использует отвертки класса точности ±1% для монтажа бортовых систем, навигационного оборудования с моментами 1-25 Н·см. Медицинская техника требует отвертки для сборки хирургических инструментов, имплантатов с контролируемыми моментами 0,5-30 Н·см. Автомобильная электроника потребляет отвертки для сборки ЭБУ, датчиков, жгутов проводов с усилиями 2-50 Н·см. Производство мобильных устройств использует микро-отвертки 0,1-3,0 Н·см для корпусов смартфонов, планшетов, ноутбуков.

Технология калибровки и поверки малых моментов

Калибровка динамометрических отверток выполняется на специализированных установках с образцовыми моментомерами класса точности 0,1-0,5% согласно МИ 2925-2007. Первичные эталоны малых моментов воспроизводят усилия 0,01-100 Н·см с неопределенностью ±0,05-0,2% при температуре 20±1°C. Статический метод калибровки предусматривает нагружение отвертки известным моментом в 5-7 точках диапазона с выдержкой 5-10 секунд. Динамический метод имитирует реальные условия закручивания с постоянной скоростью 6-10°/с до срабатывания механизма. Межкалибровочный интервал составляет 6-12 месяцев для инструмента интенсивного использования, 2 года для периодического применения. Внутренний контроль выполняется еженедельно с помощью контрольных образцов момента 25, 50, 75% от диапазона. Автоматизированные калибровочные стенды обеспечивают погрешность установки момента ±0,1% с документированием результатов.
