Угломеры

Основные типы и классификация угломеров

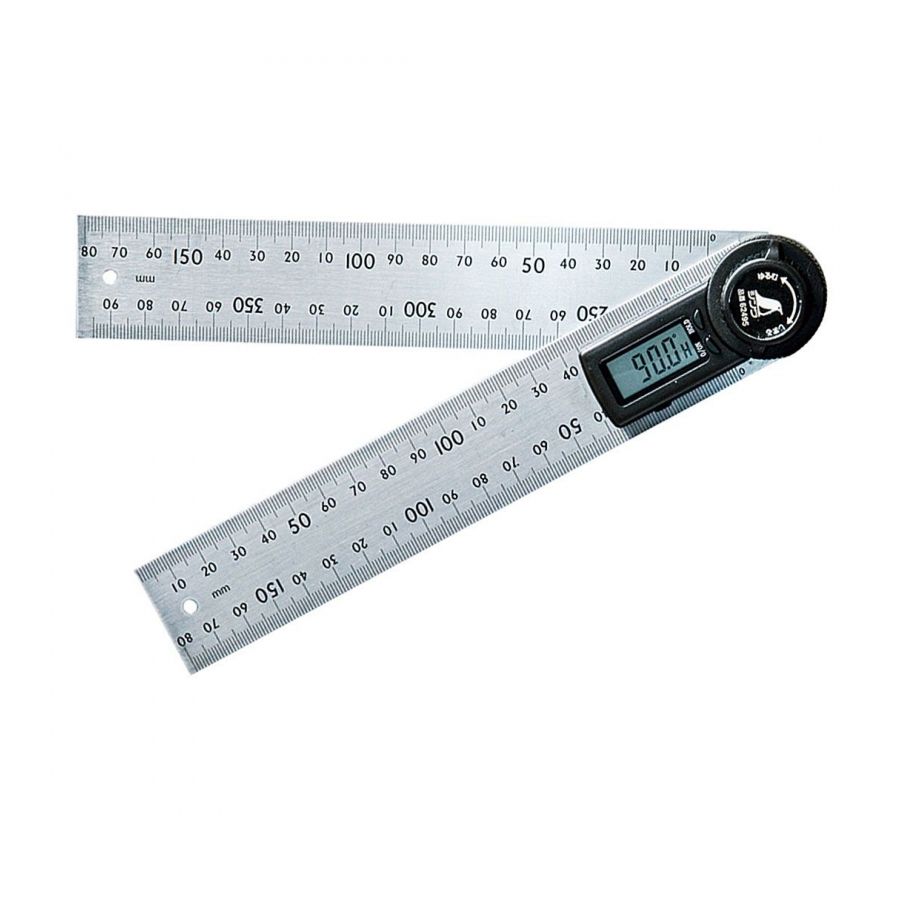

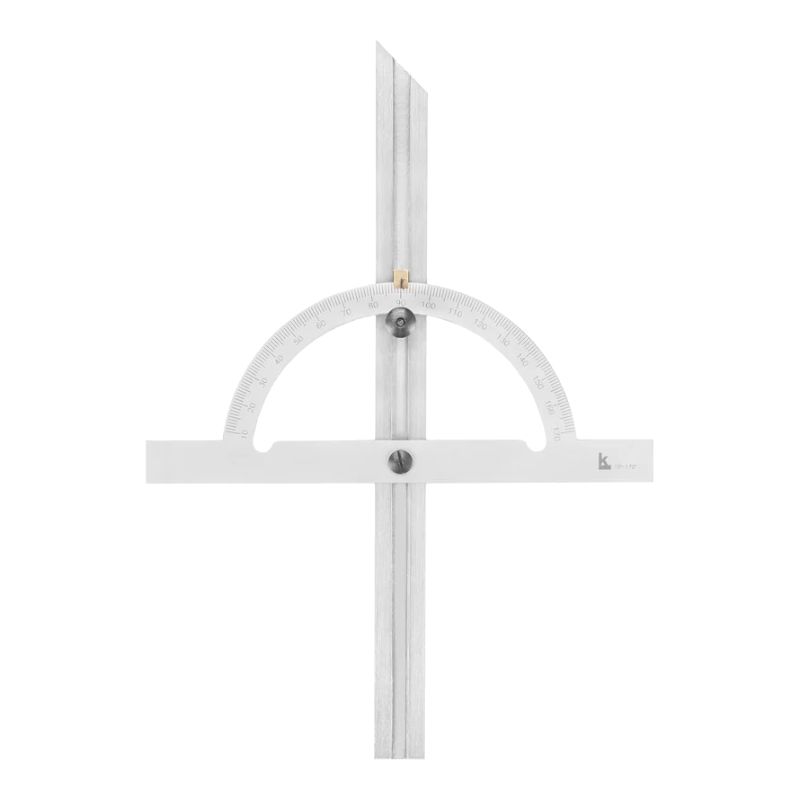

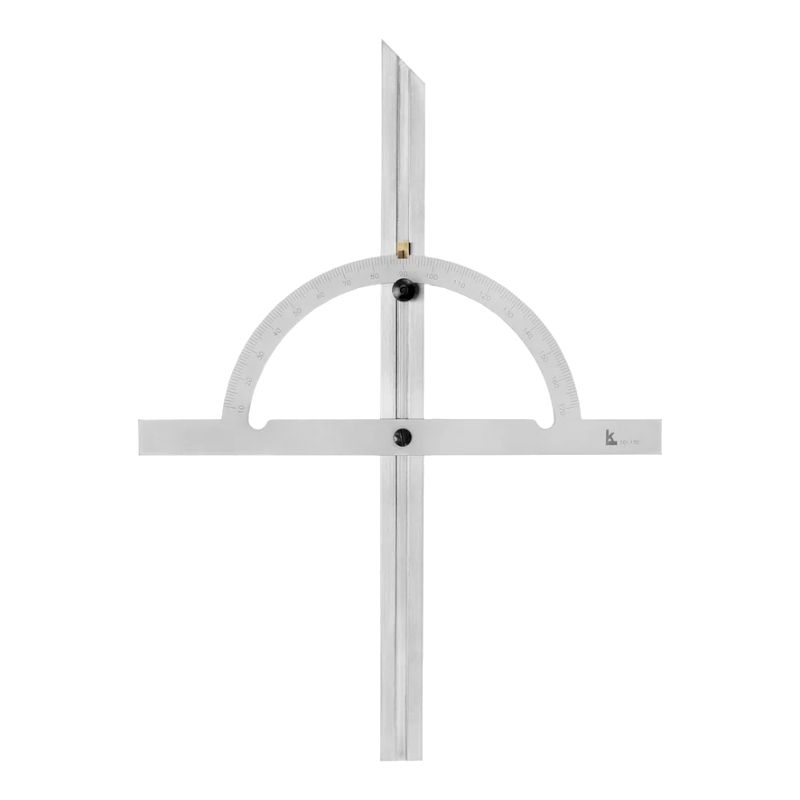

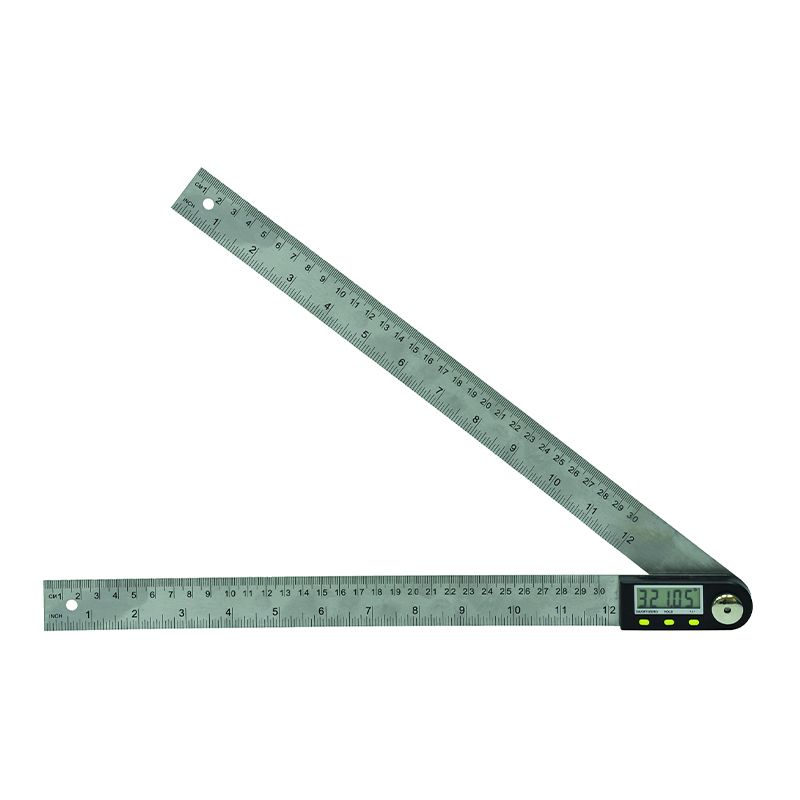

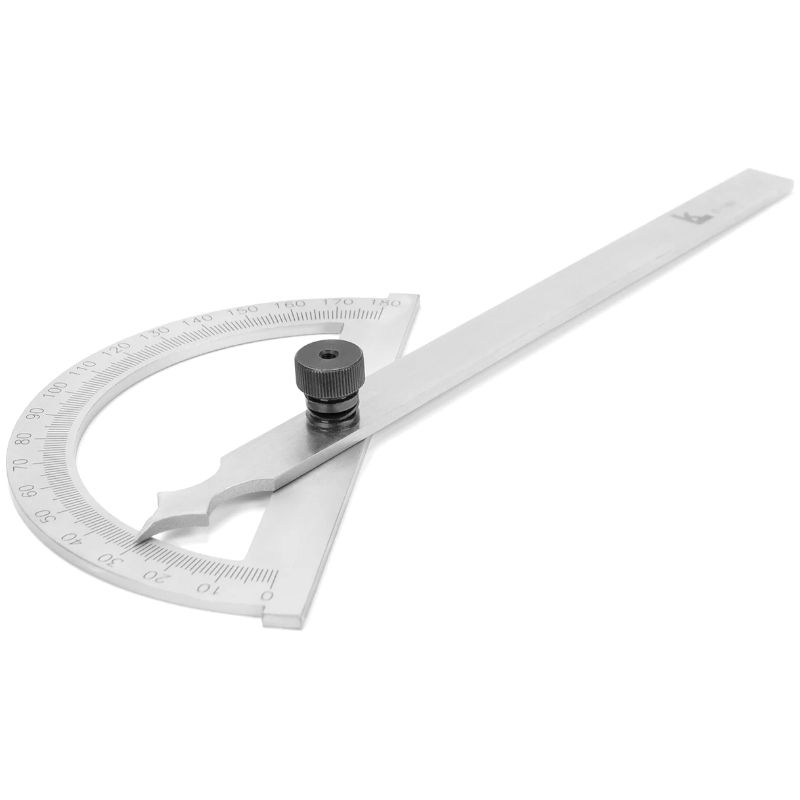

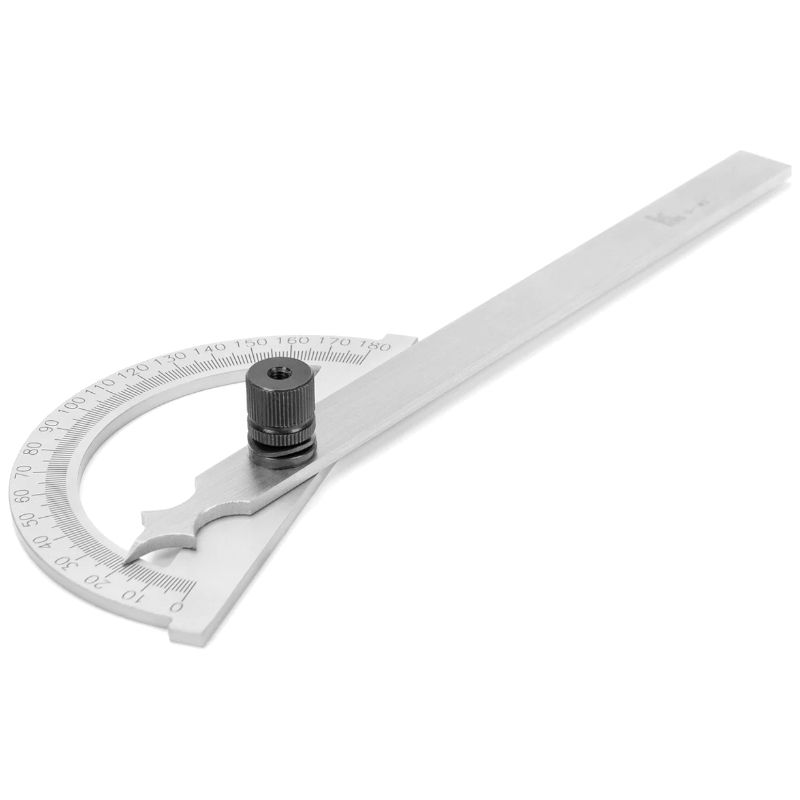

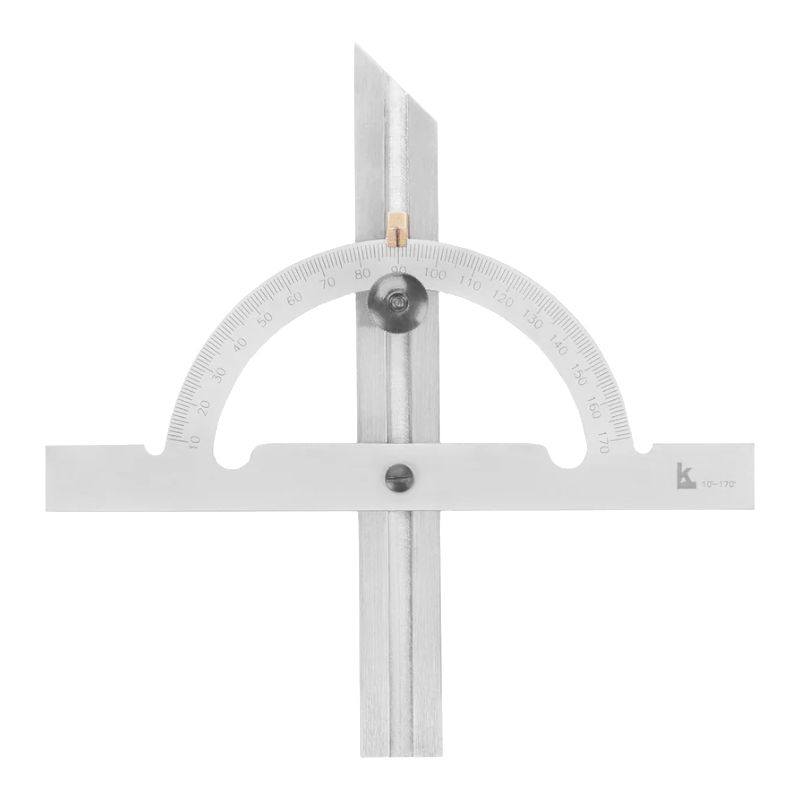

Угломеры классифицируются по принципу действия на механические, оптические, цифровые согласно ГОСТ 5378-88. Механические угломеры с нониусными шкалами измеряют углы 0-180°, 0-360° с ценой деления 2-5' и погрешностью ±2-10'. Маятниковые угломеры определяют углы наклона относительно горизонта с точностью ±2-5' в диапазоне ±90°. Цифровые угломеры с инклинометрами обеспечивают разрешение 0,1-0,01° и точность ±0,1-0,2° в диапазоне 0-360°. Оптические угломеры с автоколлимационными трубами достигают точности ±1-2" для прецизионных измерений. Ведущие производители: российские "Калибр", "Энергомаш", зарубежные Starrett, Mitutoyo, Bosch, Leica. Лазерные угломеры измеряют углы поворота, наклона с дальностью до 50 м и точностью ±0,02°. Специализированные угломеры для контроля резьбы измеряют углы профиля 55°, 60° с точностью ±5-10'. Угломеры для контроля конусов определяют углы Морзе, метрические конусы с допусками по ГОСТ 8593-81.

Технические характеристики и измерительные возможности

Прецизионные угломеры характеризуются диапазонами измерения 0-90°, 0-180°, 0-360° с различными системами отсчета - градусы, градусы/минуты/секунды, радианы согласно ГОСТ 5378-88. Длина измерительных линеек составляет 150-500 мм с ценой деления основной шкалы 1°, нониусной шкалы 2-5'. Погрешность измерения ±2-10' определяется классом точности инструмента, квалификацией оператора. Цифровые модели обеспечивают разрешение 0,01-0,1°, память на 100-1000 измерений, функции обнуления, удержания показаний. Рабочие температуры -10...+50°C при относительной влажности до 85% без конденсата. Маятниковые угломеры имеют демпфирование колебаний маятника силиконовой жидкостью для быстрого успокоения. Оптические угломеры оснащаются окулярами с увеличением 10-30× для точного наведения на объект. Лазерные модели работают от батарей AA, обеспечивая 50-100 часов автономной работы, класс лазера 2 с длиной волны 635-650 нм.

Области применения в машиностроении и строительстве

Машиностроительные предприятия используют угломеры для контроля углов фасок, конусов, призм с допусками ±5-30' согласно техническим требованиям чертежей. Инструментальное производство применяет прецизионные угломеры для контроля режущих инструментов - сверл, фрез, резцов с углами заточки 30-140°. Автомобильная промышленность требует угломеры для контроля развала-схождения колес ±5-15', углов клапанов, распредвалов двигателей. Авиастроение использует оптические угломеры класса точности ±1-2" для контроля лопаток турбин, профилей крыла с жесткими допусками. Строительство применяет угломеры для контроля уклонов крыш, лестниц, разметки стропильных систем с точностью ±10-30'. Геодезические работы требуют теодолиты, угломеры для измерения горизонтальных, вертикальных углов с точностью ±1-5". Столярное производство использует угломеры для разметки соединений шип-паз, контроля углов мебельных деталей ±30-60'. Научные исследования применяют прецизионные угломеры для юстировки оптических систем, калибровки измерительного оборудования.

Технология поверки и метрологическое обеспечение

Поверка угломеров выполняется на угловых мерах, многогранных призмах с аттестованными углами класса точности ±0,5-2" согласно МИ 1823-87. Государственная поверочная схема для средств измерений плоского угла обеспечивает передачу единицы от государственного первичного эталона радиана. Призмы угловые 12-24-гранные с номинальными углами 15°, 30°, 45°, 90° поверяются на гониометрах класса точности ±0,1-0,5". Автоколлимационный метод поверки использует зеркальные отражатели, обеспечивающие точность ±0,5-1" при контроле малых углов. Интерференционный метод применяется для поверки особо точных угломеров с погрешностью ±0,1-0,2". Температурные условия поверки 20±2°C при стабилизации в течение 2-4 часов для исключения температурных деформаций. Межповерочный интервал составляет 1-2 года для рабочих угломеров, 6 месяцев для образцовых приборов ответственного применения. Внутренняя поверка выполняется ежемесячно угловыми мерами с известными значениями углов.

Преимущества выбора на портале Росиндастри

Маркетплейс объединяет производителей и поставщиков угломерного инструмента с заводскими свидетельствами о поверке, сертификатами соответствия ГОСТ. Поставщики предлагают механические и цифровые угломеры для всех отраслей промышленности с гарантией 1-3 года, техническим сопровождением. Покупатели могут сравнить предложения по диапазонам измерений, классам точности, функциональности от российских заводов "Калибр", "Энергомаш" и мировых брендов Starrett, Mitutoyo, Bosch. На платформе представлены специализированные угломеры для контроля резьбы, конусов, оптических систем с уникальными характеристиками. Система тендеров позволяет получить выгодные предложения для оснащения контрольно-измерительных лабораторий от 10 тыс. рублей. Интегрированная логистика обеспечивает доставку прецизионного инструмента в защитной упаковке с исключением механических воздействий на измерительные системы. Сервисная поддержка включает периодическую поверку в аккредитованных центрах, юстировку оптических систем, поставку запасных частей для механических узлов.
