Зиговочные станки

Специализированное оборудование для формовки рёбер жёсткости

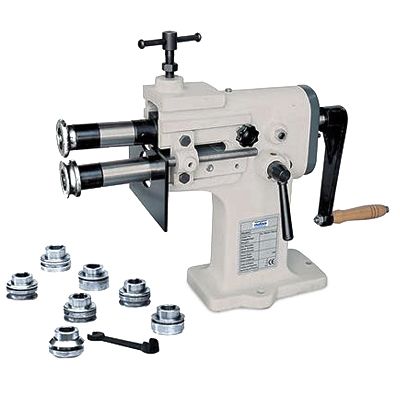

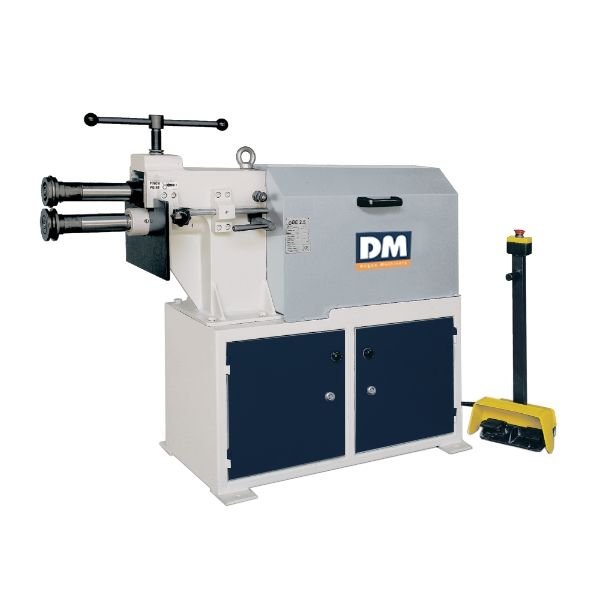

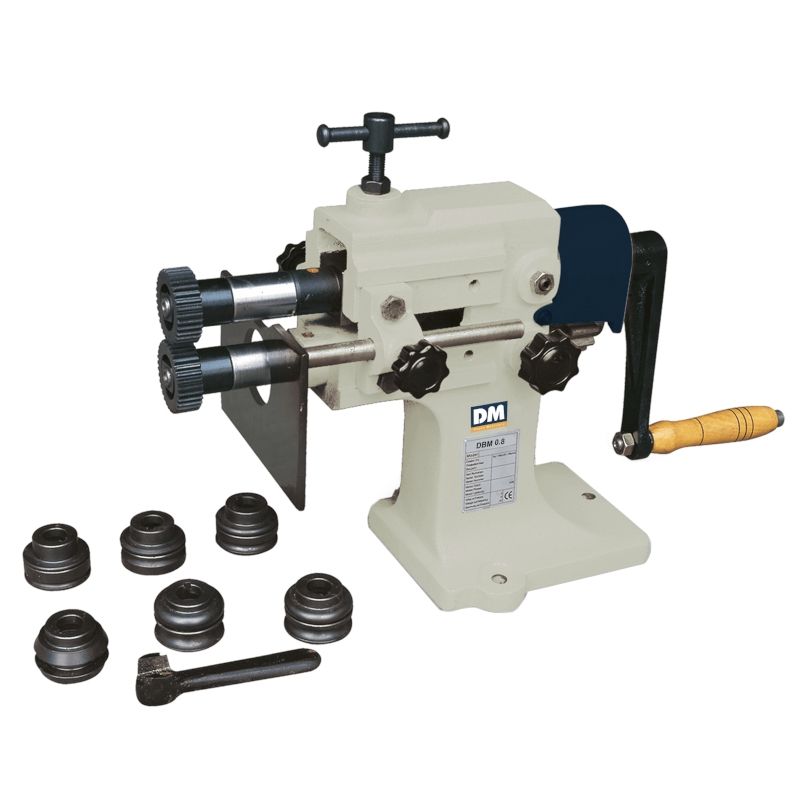

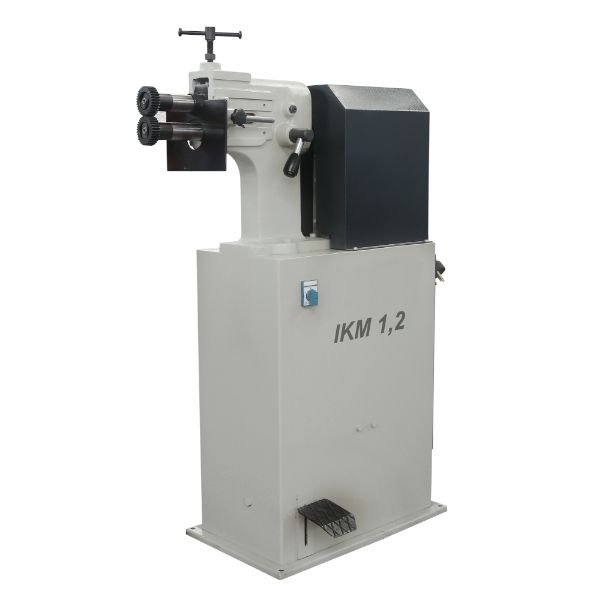

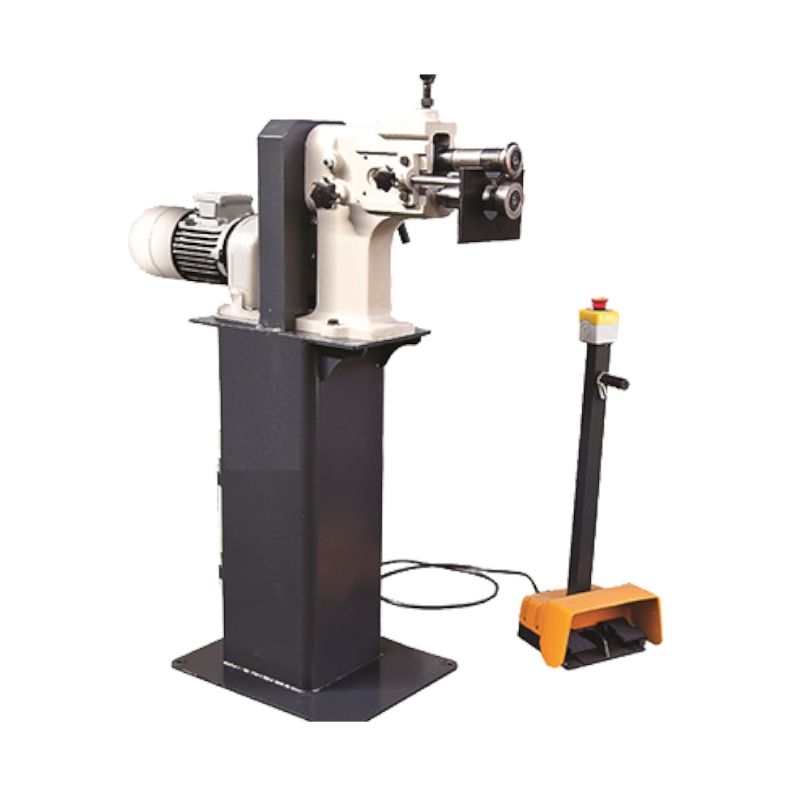

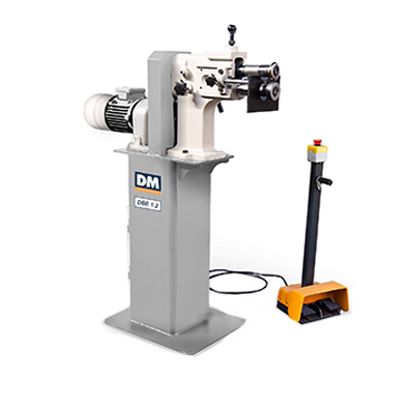

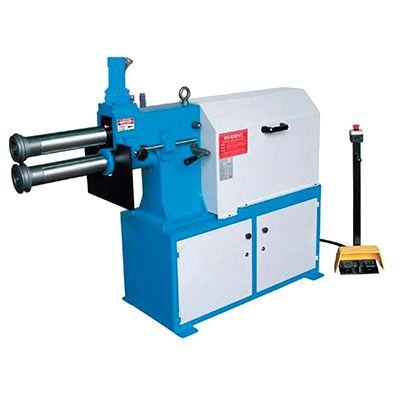

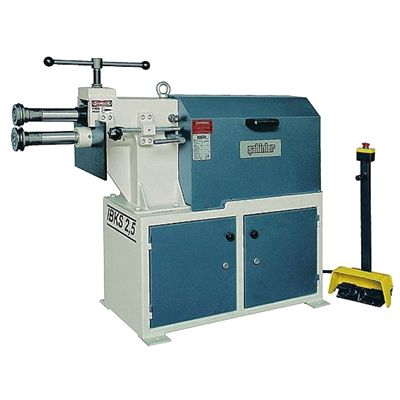

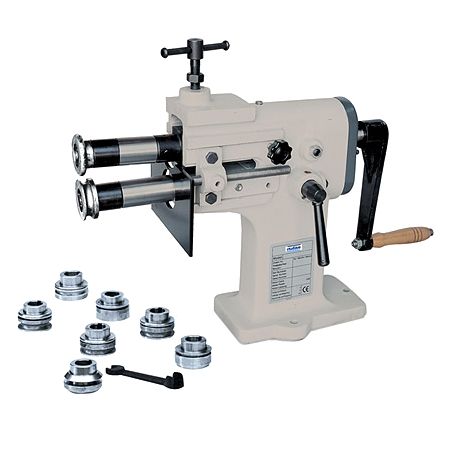

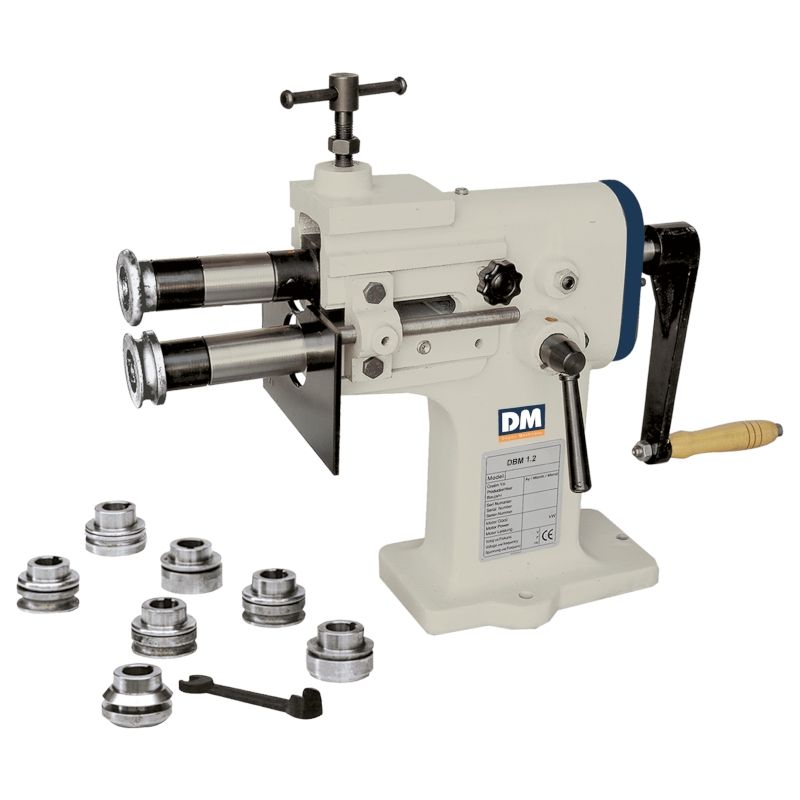

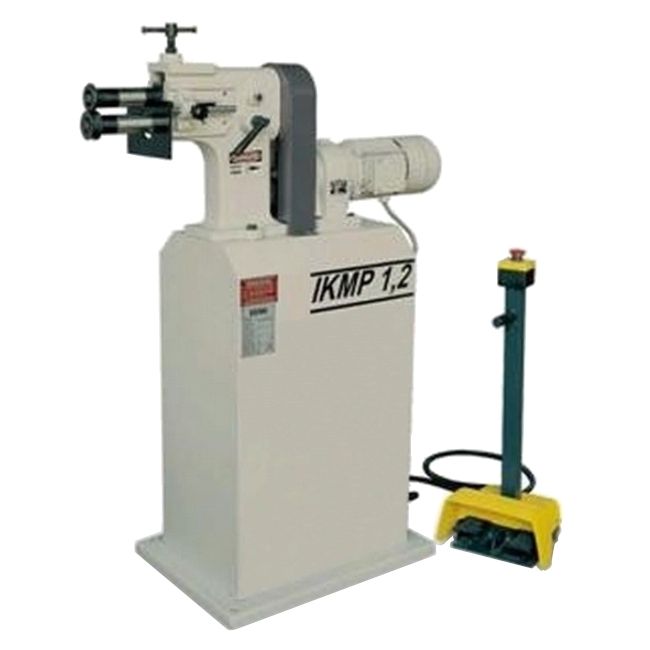

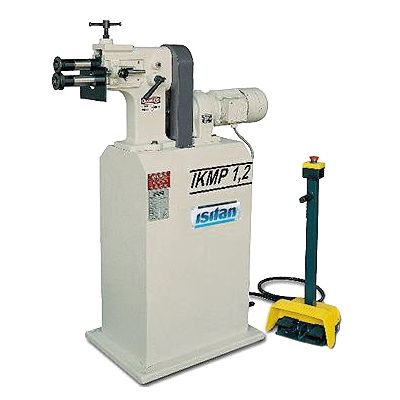

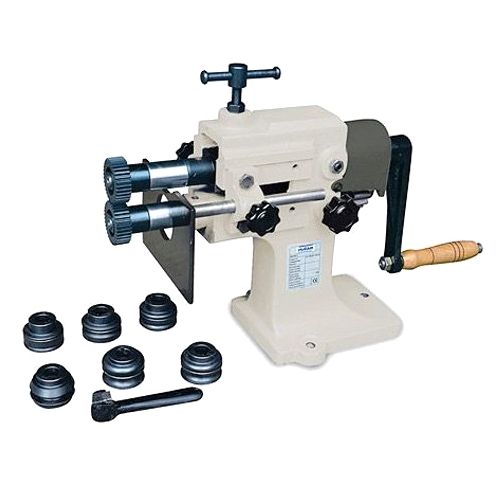

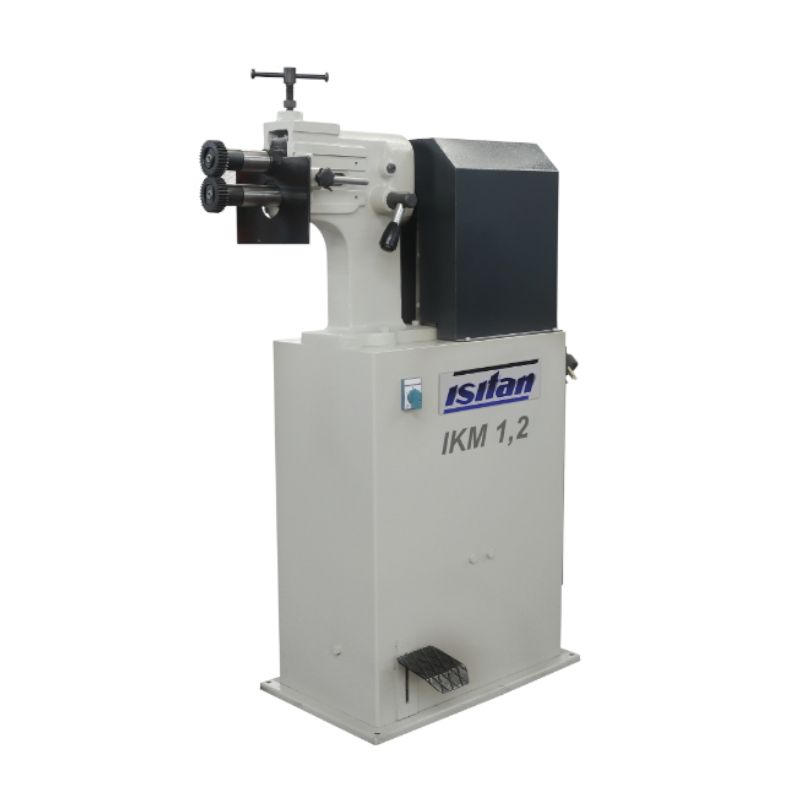

Зиговочные станки представляют собой листообрабатывающее оборудование для формирования кольцевых рёбер жёсткости (зигов) на цилиндрических и конических изделиях из листового металла толщиной 0,5-2,5 мм, применяемое в производстве воздуховодов, ёмкостей, кожухов, декоративных элементов. Ручные модели СЗМ-1,2, ЗМ-1 с усилием формовки до 5 кН обрабатывают трубы диаметром 80-1250 мм, создавая зиги глубиной 3-8 мм при вращении маховика с передаточным отношением 1:25. Электромеханические станки ЗМС-2, СЗП-700 мощностью 0,75-2,2 кВт формируют до 15 зигов в минуту на изделиях диаметром до 2000 мм с автоматической подачей и программируемым шагом 20-200 мм. Гидравлические модели развивают усилие до 30 кН, позволяя обрабатывать нержавеющую сталь толщиной до 2 мм, алюминий до 3 мм с сохранением качества поверхности без задиров и царапин. Профиль формующих роликов - трапециевидный, полукруглый, треугольный - определяет форму и жёсткость получаемого ребра, увеличивая момент сопротивления сечения в 3-5 раз.

Конструктивные особенности и принцип работы

Конструкция зиговочных станков обеспечивает равномерное формирование рёбер жёсткости по всей окружности изделия без искажения геометрии. С-образная станина из стального литья или сварной конструкции с регулируемым зевом 200-1000 мм позволяет обрабатывать изделия различных диаметров без переналадки. Формующие валки диаметром 100-200 мм из закалённой стали 40Х с твёрдостью поверхности 48-52 HRC установлены на подшипниках качения, обеспечивающих плавное вращение при радиальной нагрузке до 50 кН. Механизм радиальной подачи с винтовой передачей и градуированным лимбом контролирует глубину зига с точностью ±0,1 мм. Привод вращения изделия через обрезиненные ролики диаметром 80-150 мм исключает проскальзывание, обеспечивает окружную скорость 5-20 м/мин. Система синхронизации вращения и осевой подачи формирует спиральные зиги с постоянным шагом для увеличения жёсткости длинных труб. Быстросменные ролики различного профиля позволяют изменять тип обработки за 5-10 минут.

Технологические возможности и области применения

Зиговочные станки являются ключевым оборудованием в производстве вентиляционных систем, обеспечивая изготовление жёстких воздуховодов большого диаметра при минимальной толщине металла. Формирование 3-5 зигов на метр длины увеличивает жёсткость трубы в 10-15 раз, позволяя использовать металл толщиной 0,7 мм вместо 1,5 мм для воздуховодов диаметром 500-1000 мм. Производство спиральнонавивных воздуховодов использует зиговку для создания замковых соединений полос, обеспечивающих герметичность класса В по EN 12237. Кровельные компании применяют зиговочные станки для усиления водосточных труб, формирования декоративных элементов фасадов. Изготовление баков, силосов требует кольцевых рёбер жёсткости через 300-500 мм для восприятия гидростатического давления. Художественная ковка использует зиговку для создания рельефных узоров на трубчатых элементах ограждений, мебели. Автомобильная промышленность применяет роботизированные зиговочные комплексы для усиления выхлопных систем.

Дополнительная оснастка и приспособления

Расширение технологических возможностей зиговочных станков обеспечивается применением специальной оснастки и приспособлений. Опорные ролики регулируемой высоты поддерживают длинные трубы, предотвращая прогиб и вибрацию при обработке. Делительные устройства с фиксаторами обеспечивают формирование зигов со строго заданным угловым шагом для последующей сборки секций. Специальные ролики для формирования фальцевых соединений создают замки для продольных швов воздуховодов. Устройства отбортовки формируют фланцы на торцах труб одновременно с зиговкой. Приспособления для конических изделий компенсируют изменение диаметра, обеспечивая постоянную глубину зига. Накатные ролики создают рифление, логотипы, маркировку на поверхности изделий. Системы нанесения герметика в процессе формирования зига обеспечивают дополнительную герметизацию соединений.

Преимущества приобретения через промышленный портал

Покупка зиговочных станков через промышленный портал предоставляет производителям вентиляционного оборудования доступ к специализированной технике ведущих производителей - Jouanel, Bri-Mac, TFM, отечественных заводов "Мосстрой", "Станкопресс" с гарантией качества и технической поддержкой. Консультации специалистов помогают выбрать оптимальную модель с учётом диаметров обрабатываемых изделий, материалов, производственной программы. Комплексные поставки линий по производству воздуховодов включают зиговочные станки, спиральнонавивные машины, фальцепрокатные станки с единой системой управления. Обучение операторов включает настройку оборудования, выбор режимов для различных материалов, обслуживание механизмов. Лизинговые программы с первоначальным взносом от 20% делают современное оборудование доступным для малых предприятий. Поставка запасных частей - роликов, подшипников, приводных ремней - обеспечивает бесперебойную работу оборудования.
