Шринкеры

Устройство и принцип работы шринкеров

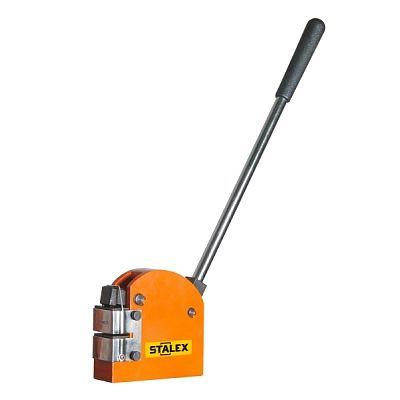

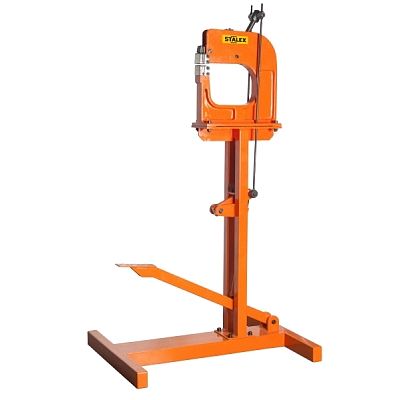

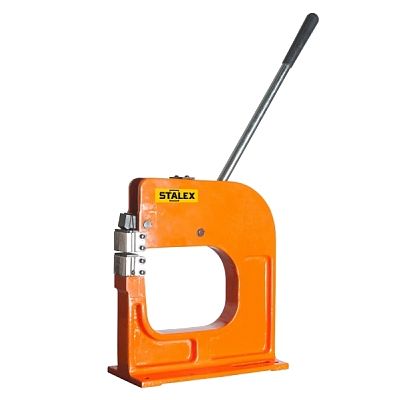

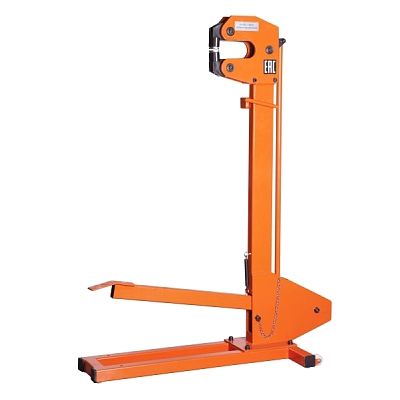

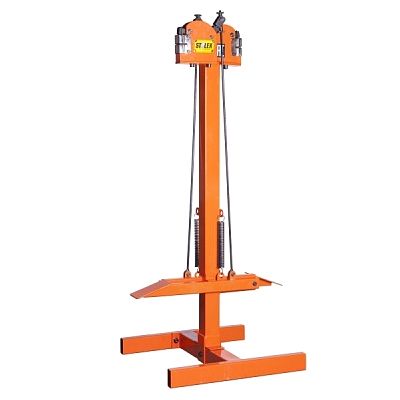

Шринкеры (усадочные машины) представляют собой специализированное оборудование для локальной деформации листового металла методом усадки, позволяющее создавать сложные криволинейные поверхности без разрезов и сварки. Конструкция включает С-образную станину из высокопрочного чугуна, рабочие губки с рифленой поверхностью, механизм подачи с усилием 5-30 тонн. Принцип работы основан на сжатии металла между профилированными губками, создающими гофрированную структуру с последующим выравниванием. Различают ручные модели с рычажным приводом для листов толщиной до 1,5 мм, пневматические шринкеры для металла 0,5-3 мм и гидравлические установки, обрабатывающие сталь до 5 мм. Глубина захвата варьируется от 25 до 150 мм. Ведущие производители - Eckold, Yoder, Grizzly выпускают комбинированные установки шринкер-стретчер для комплексной обработки.

Технические параметры и возможности формовки

Основные характеристики шринкеров определяются максимальной толщиной обрабатываемого металла (0,5-5 мм для стали, до 8 мм для алюминия), усилием сжатия (5-30 тонн), глубиной рабочего пространства (25-150 мм). Шаг гофрирования составляет 3-10 мм в зависимости от профиля губок. Производительность ручных моделей 20-40 операций/мин, пневматических до 120 операций/мин. Радиус формуемых поверхностей от 50 мм до бесконечности. Угол усадки за один проход 3-15° позволяет создавать купола, конусы, сферические поверхности. Точность формовки обеспечивается регулировкой усилия сжатия и контролем глубины захвата с точностью ±0,5 мм. Специальные губки с различными профилями позволяют работать с окрашенными поверхностями без повреждения покрытия.

Применение в автомобильной и авиационной промышленности

Шринкеры широко применяются в кузовном ремонте для восстановления сложных элементов без замены целых панелей - крыльев, капотов, дверей с экономией до 70% стоимости запчастей. В реставрации ретроавтомобилей позволяют воссоздавать оригинальные формы кузовных деталей, недоступных как запчасти. Авиационная промышленность использует прецизионные шринкеры для формовки обшивки фюзеляжа, элементов воздухозаборников из алюминиевых сплавов 2024, 7075. В малой авиации применяются для изготовления обтекателей, капотов двигателей. Производители выставочного оборудования используют шринкеры для создания объемных рекламных конструкций, арт-объектов из нержавеющей стали. Судостроительные верфи применяют тяжелые шринкеры при формовке листов обшивки малых судов.

Технологические особенности и навыки работы

Эффективная работа на шринкере требует понимания пластических свойств металлов и навыков планирования последовательности операций. Усадка выполняется от периферии к центру детали концентрическими проходами с перекрытием 30-50%. Для симметричных деталей применяется крестообразная схема с усадкой по взаимно перпендикулярным направлениям. Комбинирование шринкера со стретчером (растяжной машиной) позволяет создавать детали двойной кривизны. Нагрев зоны обработки до 200-300°C снижает усилие деформации на 40% и улучшает качество поверхности. Современные методики включают компьютерное моделирование процесса усадки для сложных деталей. Профессиональные операторы достигают точности воспроизведения формы ±2 мм на габарите 500 мм.

Преимущества покупки через портал Росиндастри

Федеральный промышленный портал предоставляет доступ к полному спектру усадочного оборудования от простых ручных моделей для небольших мастерских до промышленных автоматизированных комплексов. Каталог включает оригинальное оборудование ведущих производителей и качественные аналоги с оптимальным соотношением цена-качество. Технические консультанты помогают подобрать шринкер под конкретные задачи с учетом обрабатываемых материалов и объемов производства. Все оборудование поставляется с комплектом сменных губок, инструкциями на русском языке, обучающими видеоматериалами. Поставщики обеспечивают демонстрацию оборудования в действии, обучение операторов, поставку расходных материалов. Гарантия на механические узлы 24 месяца, на гидравлические компоненты 12 месяцев.
