Ленточнопильные станки

Универсальное оборудование для прямолинейной и фигурной резки

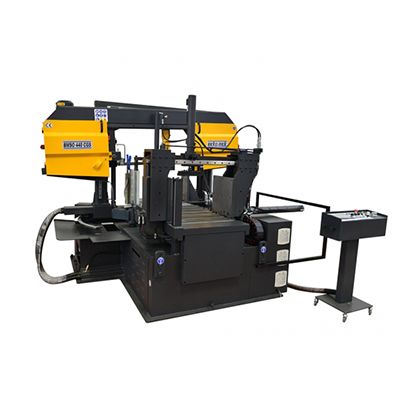

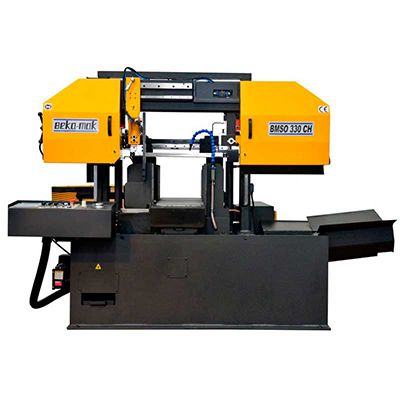

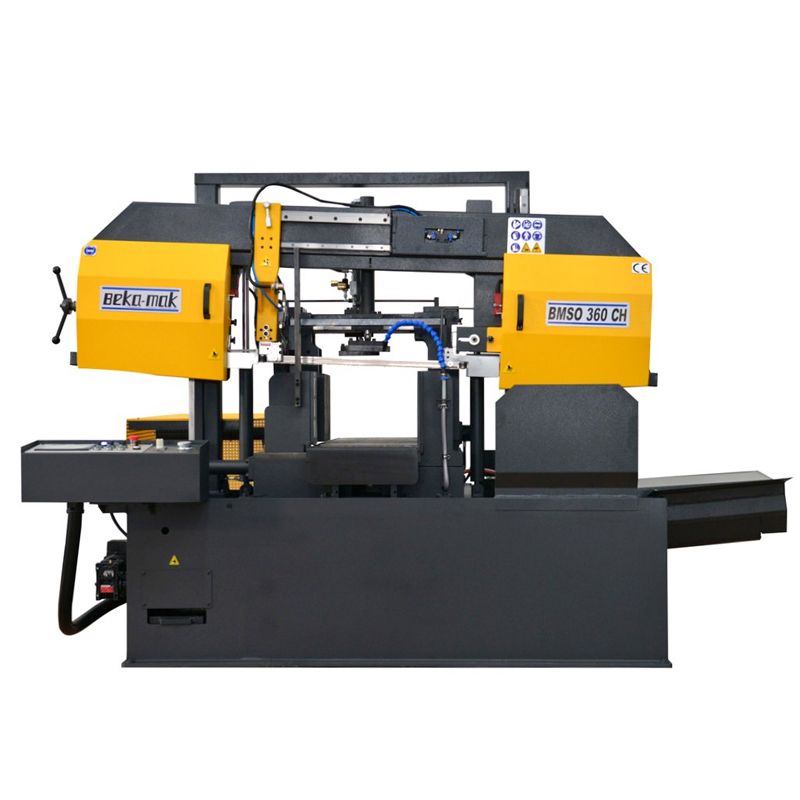

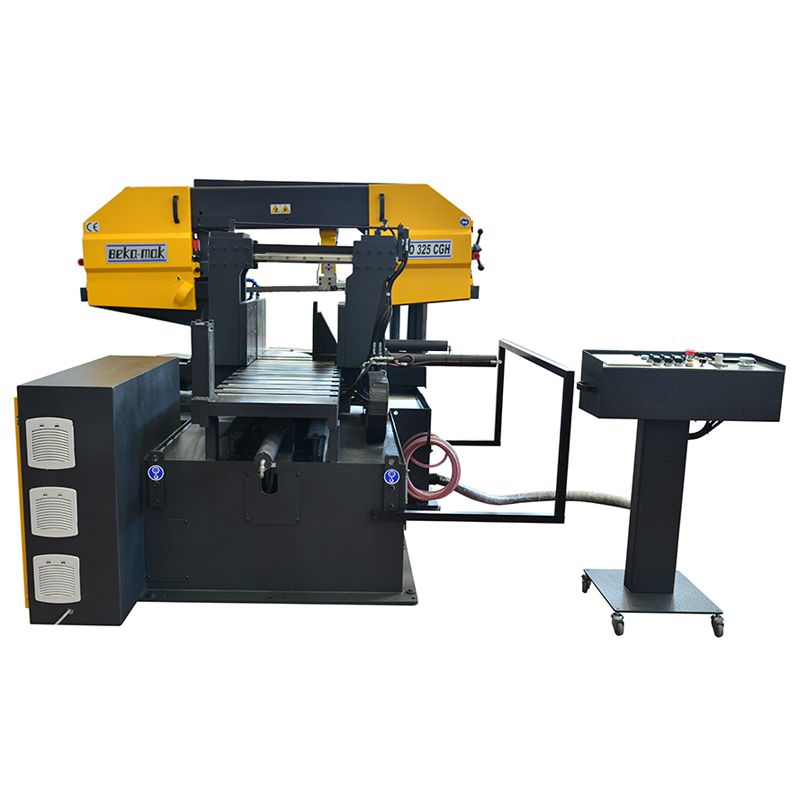

Ленточнопильные станки представляют собой режущее оборудование с замкнутой ленточной пилой, натянутой на двух или трёх шкивах, обеспечивающее прямолинейную и криволинейную резку металлов, древесины, пластиков, композитных материалов с минимальными потерями на ширину пропила 0,9-2,5 мм. Горизонтальные станки по металлу с гидравлической подачей развивают усилие резания до 50 кН, обрабатывая заготовки сечением до 500×500 мм из углеродистых сталей, 300×300 мм из нержавеющих сталей при скорости пиления 20-120 м/мин. Вертикальные модели обеспечивают фигурную резку листовых материалов толщиной до 300 мм с радиусом поворота от 50 мм благодаря узким полотнам 6-25 мм и системе направляющих. Двухколонные конструкции с ЧПУ позиционируют пильную раму с точностью ±0,1 мм, выполняя резку под углом 0-60° с автоматической компенсацией ширины пропила. Автоматические линии с роллгангами, системами измерения, маркировки обрабатывают до 100 заготовок/час с допуском на длину ±0,5 мм. Биметаллические полотна M42, M51 с зубьями из быстрорежущей стали обеспечивают стойкость до 25000 резов углеродистой стали сечением 100×100 мм.

Конструктивные особенности и системы натяжения

Стабильность процесса резания и точность обработки обеспечиваются жёсткой конструкцией станков, эффективными системами натяжения и направления пильного полотна. Сварные станины из листовой стали толщиной 10-20 мм с рёбрами жёсткости гасят вибрации, обеспечивая прямолинейность пропила ±0,1 мм/100 мм. Шкивы диаметром 400-800 мм из высокопрочного чугуна с полиуретановым бандажом обеспечивают сцепление с полотном без проскальзывания при окружной скорости до 2000 м/мин. Гидравлические системы натяжения создают усилие 10-30 кН с автоматической компенсацией теплового расширения полотна. Твердосплавные направляющие пластины с зазором 0,05-0,1 мм стабилизируют полотно в зоне резания, предотвращая увод при неравномерной твёрдости материала. Системы поворота пильной рамы на прецизионных подшипниках обеспечивают точность установки угла ±5 угловых минут. Устройства очистки полотна щётками удаляют стружку из впадин зубьев, продлевая период стойкости.

Пильные полотна и режимы резания

Правильный выбор пильных полотен и оптимизация режимов резания определяют производительность и качество обработки на ленточнопильных станках. Биметаллические полотна с основой из пружинной стали и наваренной кромкой из HSS обеспечивают гибкость при высокой твёрдости зубьев 67-69 HRC. Твердосплавные полотна с напайными зубьями из карбида вольфрама эффективны при резке жаропрочных сплавов, закалённых сталей HRC>45. Шаг зубьев 2-32 TPI подбирается в зависимости от толщины материала - мелкий для тонких сечений, крупный для массивных заготовок. Развод зубьев - волнистый, переменный, групповой - оптимизируется под конкретный материал для эффективного удаления стружки. Скорость резания 20-150 м/мин и подача 5-500 мм/мин устанавливаются по технологическим таблицам с учётом материала, сечения, требуемой стойкости полотна. СОЖ на масляной или водной основе подаётся в зону резания с расходом 20-100 л/мин для охлаждения и смазки.

Системы автоматизации и контроля

Современные ленточнопильные станки оснащаются системами автоматизации, повышающими производительность и стабильность качества резки. ЧПУ контроллеры управляют подачей материала, углом поворота рамы, скоростью резания по заданной программе с визуализацией процесса. Автоматические загрузчики пакетов профилей подают материал из накопителя ёмкостью до 5 тонн без участия оператора. Системы оптимизации раскроя минимизируют отходы при резке сортового проката, автоматически группируя заготовки по длинам. Датчики обрыва полотна мгновенно останавливают привод, предотвращая повреждение механизмов. Контроль натяжения с обратной связью поддерживает оптимальное усилие независимо от износа полотна. Лазерные измерители контролируют прямолинейность заготовок, отбраковывая детали с отклонением более допустимого. Системы мониторинга вибраций диагностируют состояние подшипников, прогнозируя необходимость обслуживания.

Преимущества приобретения через промышленный портал

Покупка ленточнопильных станков через промышленный портал обеспечивает доступ к оборудованию ведущих производителей - Amada, Behringer, Kasto, MEP с полным спектром сервисных услуг. Подбор оборудования учитывает специфику производства - для единичной резки, серийного раскроя, работы в составе автоматических линий. Лизинговые программы с государственной поддержкой снижают финансовую нагрузку на предприятия. Поставка включает пусконаладку, обучение операторов оптимальным режимам для различных материалов. Складские запасы пильных полотен всех типоразмеров обеспечивают бесперебойную работу оборудования. Услуги по заточке и ремонту полотен продлевают срок их службы на 30-50%. Модернизация старых станков установкой ЧПУ, частотных приводов повышает точность и производительность. Техническая поддержка включает разработку технологий резки новых материалов, оптимизацию режимов для снижения себестоимости.
