Трубогибы

Оборудование для холодной гибки труб различных типов

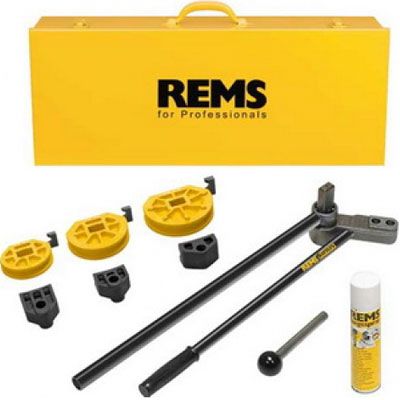

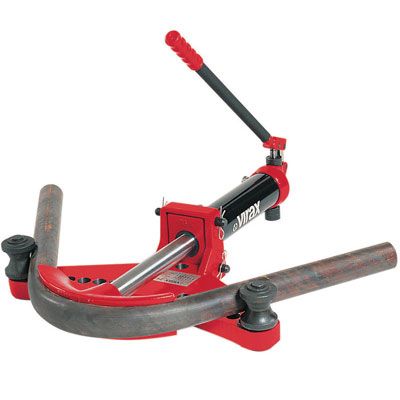

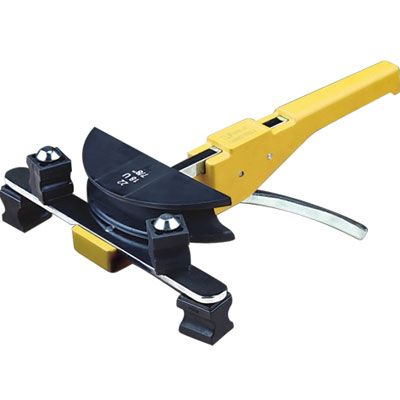

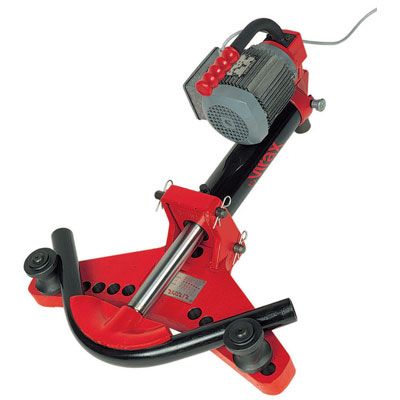

Трубогибы представляют собой специализированное оборудование для придания трубам требуемой геометрической формы методом холодной пластической деформации без нарушения целостности стенок и изменения проходного сечения. Ручные рычажные трубогибы с усилием до 20 кН обеспечивают гибку стальных труб диаметром до 25 мм (1") с минимальным радиусом 2,5D, применяются для мелкосерийных работ, монтажа в стесненных условиях. Гидравлические модели с давлением в системе до 700 бар развивают усилие гибки до 300 кН, позволяя обрабатывать трубы диаметром до 108 мм (4") с толщиной стенки до 5 мм, обеспечивая точность угла ±1°. Электромеханические трубогибы с ЧПУ программируются на сложные пространственные конфигурации с множественными гибами в разных плоскостях, автоматической компенсацией пружинения материала. Арбалетные конструкции применяют принцип трехточечного изгиба, обеспечивая плавность радиуса без заломов при минимальных габаритах оборудования. Дорновые системы с внутренними оправками предотвращают овализацию сечения при гибке тонкостенных труб с отношением D/t > 30.

Технологические возможности и точность обработки

Качество гибки определяется соблюдением технологических параметров, правильным выбором оснастки и режимов деформирования. Современные трубогибы обеспечивают радиусы гибки от 1,5D для мягких материалов до 5D для высокопрочных сталей, сохраняя овальность сечения в пределах 8-10% согласно ГОСТ 17365. Системы контроля усилия с тензодатчиками предотвращают превышение предела текучести материала, исключая образование трещин на растянутых волокнах. Компенсация упругой деформации рассчитывается автоматически на основе механических свойств материала, обеспечивая получение заданного угла с первого прохода. Многорадиусная гибка на одной детали реализуется сменными сегментами или программным управлением положения упоров. Специальные алгоритмы минимизируют утонение стенки на внешнем радиусе до 15-20% от исходной толщины. Встроенные измерительные системы контролируют геометрию изделия в процессе гибки с точностью ±0,5 мм по длине, ±0,5° по углу.

Оснастка и приспособления для различных материалов

Универсальность трубогибочного оборудования обеспечивается применением сменной оснастки, адаптированной под различные материалы и типоразмеры труб. Гибочные сегменты (башмаки) из инструментальной стали с твердостью 56-60 HRC имеют точно обработанные канавки радиусного профиля, соответствующие наружному диаметру трубы с зазором 0,1-0,2 мм. Прижимные колодки с регулируемым усилием 5-50 кН предотвращают проскальзывание трубы, образование вмятин от зажима. Дорны шариковые, сегментные, гибкие подбираются в зависимости от радиуса гибки и толщины стенки - жесткие для малых радиусов, гибкие для плавных изгибов. Антифрикционные покрытия оснастки из нитрида титана, DLC снижают усилие протяжки на 30-40%, увеличивают стойкость в 3-5 раз. Быстросменные системы крепления позволяют переналаживать оборудование под другой типоразмер за 5-10 минут. Специальная оснастка для квадратных, прямоугольных профилей сохраняет четкость граней при гибке.

Области применения и отраслевая специфика

Трубогибочное оборудование находит широкое применение во всех отраслях, где требуется изготовление трубопроводов сложной конфигурации с минимальным количеством сварных соединений. В автомобилестроении трубогибы с ЧПУ изготавливают выхлопные системы, тормозные трубки, элементы кондиционирования с точностью ±0,5 мм для роботизированной сборки. Судостроение использует мощные гидравлические машины для гибки труб систем забортной воды, гидравлики диаметром до 168 мм из коррозионностойких сталей. Мебельная промышленность применяет специализированные трубогибы для изготовления каркасов из тонкостенных труб с декоративным покрытием без повреждения поверхности. Энергетика требует прецизионной гибки труб пароперегревателей, экономайзеров из жаропрочных сталей с соблюдением допусков на овальность 3-5%. Строительная индустрия использует мобильные трубогибы для изготовления закладных деталей, ограждений, элементов фасадных систем непосредственно на объекте.

Преимущества приобретения через промышленный портал

Закупка трубогибочного оборудования через промышленный портал обеспечивает доступ к продукции ведущих мировых производителей - Crippa, SOCO, Ercolina, Baileigh, отечественных заводов с полным комплектом технической документации и сертификатов. Инженерная поддержка включает расчет усилий гибки, подбор оснастки, разработку технологических карт для сложных изделий. Демонстрационные залы позволяют протестировать оборудование на образцах заказчика перед покупкой. Обучение операторов включает теоретические основы пластической деформации, практические навыки работы, программирование ЧПУ. Комплексные поставки с дорнами, смазками, измерительным инструментом обеспечивают готовность к эксплуатации. Сервисное обслуживание включает диагностику гидросистем, замену уплотнений, модернизацию систем управления. Лизинговые программы с первоначальным взносом от 10% делают высокопроизводительное оборудование доступным для предприятий малого и среднего бизнеса.
