Оборудование для заморозки труб

Системы временной заморозки трубопроводов

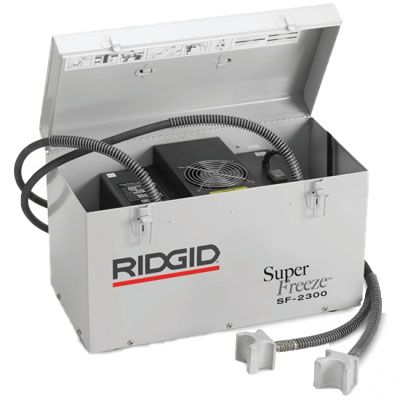

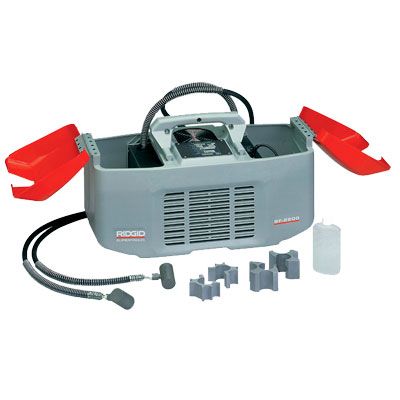

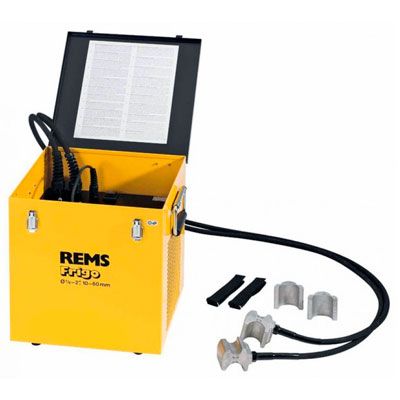

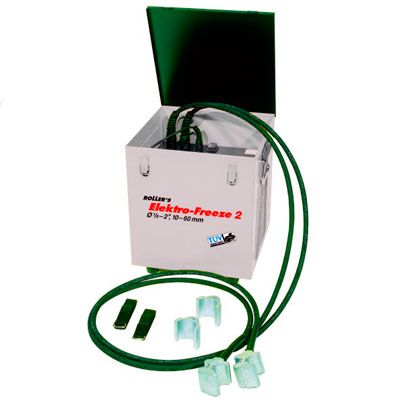

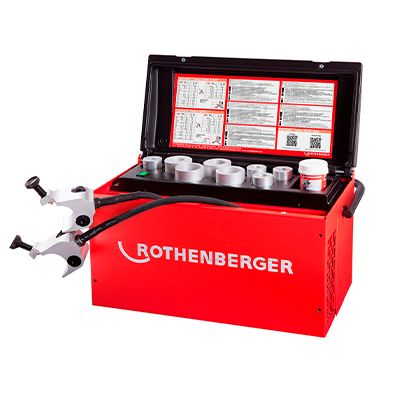

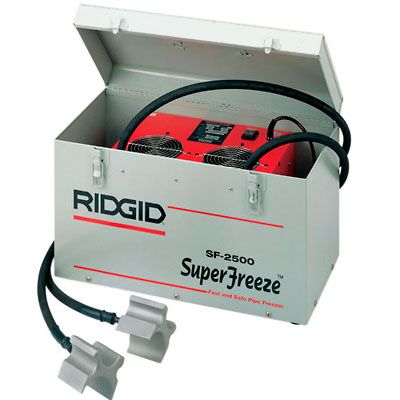

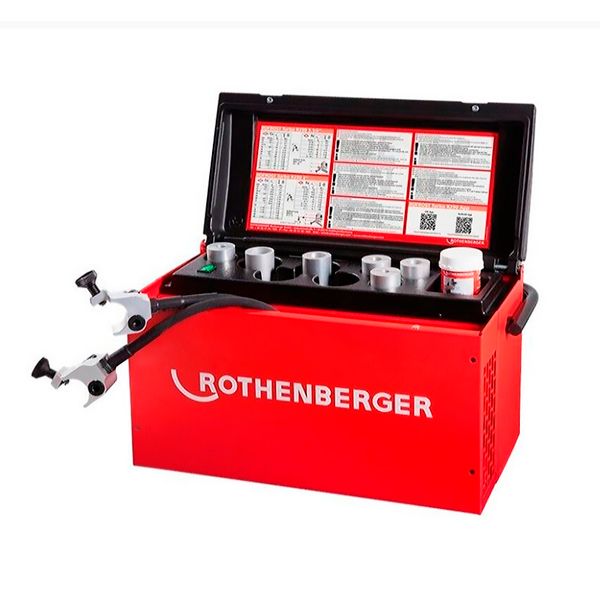

Оборудование для заморозки труб представляет собой специализированные установки для создания ледяных пробок внутри действующих трубопроводов, позволяющие выполнять ремонтные работы без полного опорожнения системы и отключения потребителей. Современные системы используют жидкий азот (-196°C) или углекислоту (-78°C) для быстрого локального охлаждения участка трубы, формируя надежную ледяную пробку за 5-45 минут в зависимости от диаметра и материала трубопровода. Электрические установки с компрессорным охлаждением и хладагентом R404A обеспечивают температуру до -40°C, работают от сети 220В, не требуют расходных криогенных материалов. Профессиональные комплекты включают морозильные манжеты различных диаметров от 10 до 300 мм, изолированные шланги длиной 3-10 метров, электронные термометры с точностью ±0,5°C, таймеры для контроля процесса заморозки. Мобильные установки массой 25-80 кг легко транспортируются к месту проведения работ, обеспечивают автономную работу от встроенных аккумуляторов до 8 часов.

Технические параметры и производительность

Эффективность заморозки трубопроводов определяется мощностью холодильной установки, теплопроводностью материала труб, температурой транспортируемой среды, требуемой надежностью ледяной пробки. Установки с производительностью по холоду 2-10 кВт обеспечивают заморозку стальных труб Ду50 за 15-20 минут, медных труб аналогичного диаметра за 8-12 минут при температуре воды до +20°C. Расход жидкого азота составляет 0,5-2,0 кг на 1 дюйм диаметра трубы для полной заморозки, что необходимо учитывать при планировании работ. Специальные манжеты из алюминиевых сплавов с внутренним оребрением увеличивают площадь теплообмена, сокращая время заморозки на 20-30%. Многоканальные системы позволяют одновременно создавать до 4 ледяных пробок, что необходимо при ремонте разветвленных участков без запорной арматуры. Автоматическое поддержание температуры -30...-35°C гарантирует сохранение пробки на протяжении всего времени ремонта до 8 часов.

Области применения и ограничения метода

Технология временной заморозки широко применяется при аварийных и плановых ремонтах трубопроводов различного назначения, где традиционное отключение невозможно или экономически нецелесообразно. В системах отопления и горячего водоснабжения жилых домов метод позволяет заменить запорную арматуру, устранить течи без отключения целых стояков и слива теплоносителя из системы объемом до 100 м³. На промышленных предприятиях заморозка применяется для врезки отводов, установки контрольно-измерительных приборов в действующие технологические трубопроводы без остановки производства. Ограничения метода включают максимальное давление в системе 16 бар для стальных и 10 бар для пластиковых труб, скорость потока не более 0,2 м/с, отсутствие антифризов и агрессивных сред, разрушающих лед. Минимальное расстояние от места заморозки до ближайшего фитинга должно составлять 10 диаметров трубы для предотвращения деформаций. Метод не применим для трубопроводов пара, сжатого воздуха, газов.

Комплектация и дополнительное оборудование

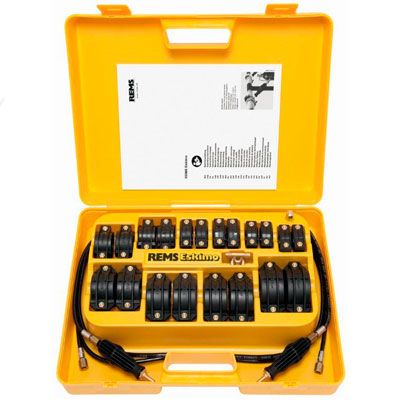

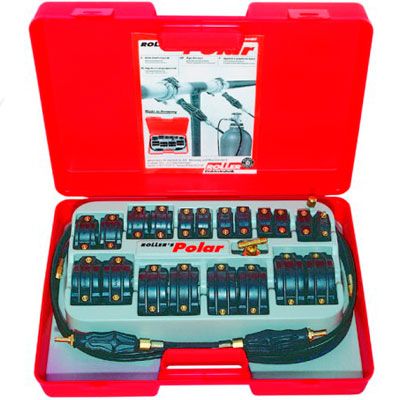

Профессиональные комплекты для заморозки труб включают основное и вспомогательное оборудование, обеспечивающее безопасное и эффективное проведение работ в различных условиях. Криогенные установки комплектуются сосудами Дьюара объемом 25-50 литров для хранения жидкого азота, криостойкими шлангами с вакуумной изоляцией, предохранительными клапанами давления 2,5 бар. Комплекты манжет включают размеры для труб 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" с быстроразъемными соединениями типа cam-lock. Контрольно-измерительное оборудование включает инфракрасные пирометры для бесконтактного измерения температуры поверхности трубы, ультразвуковые толщиномеры для контроля образования льда. Средства индивидуальной защиты - криогенные перчатки, защитные очки, фартуки - обязательны при работе с жидким азотом. Теплоизоляционные материалы толщиной 50-100 мм устанавливаются вокруг манжет для снижения теплопритоков из окружающей среды.

Преимущества приобретения через промышленный портал

Покупка оборудования для заморозки труб через специализированный промышленный портал предоставляет монтажным организациям и аварийным службам доступ к сертифицированной технике ведущих производителей - REMS, Rothenberger, General Pipe, Icemaster с полным комплектом разрешительной документации Ростехнадзора. Техническая поддержка включает расчет времени заморозки для конкретных условий, рекомендации по выбору оптимального метода, обучение персонала безопасным приемам работы с криогенными жидкостями. Возможность аренды дорогостоящего оборудования с суточной тарификацией делает технологию доступной для разовых работ небольших организаций. Поставщики обеспечивают доставку расходных материалов - жидкого азота, сухого льда - непосредственно на объект в специализированном транспорте. Сервисное обслуживание включает калибровку измерительных приборов, замену уплотнений, проверку предохранительных устройств для обеспечения безопасности работ.
