Труборасширители, отбортовщики

Оборудование для расширения и отбортовки концов труб

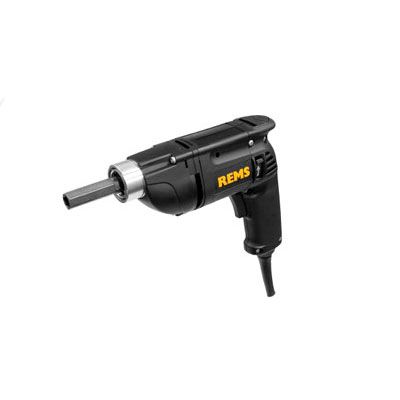

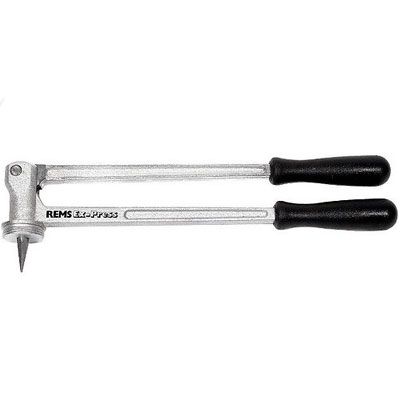

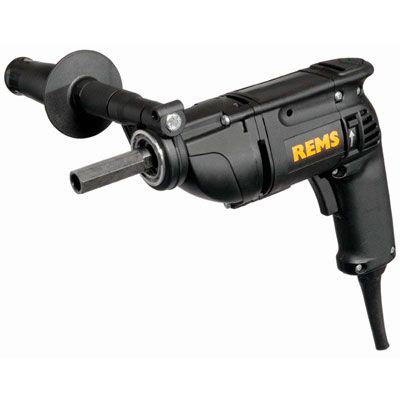

Труборасширители и отбортовщики представляют собой специализированный инструмент для увеличения диаметра концевых участков труб, создания раструбов, буртов, отбортовок, необходимых для различных типов соединений в теплообменном оборудовании, холодильной технике, трубопроводных системах. Механические экспандеры с сегментными разжимными головками развивают радиальное усилие до 50 кН через конический шток, обеспечивая равномерное расширение медных, алюминиевых труб диаметром 6-42 мм на величину до 15% с точностью ±0,05 мм. Гидравлические труборасширители с давлением в системе до 700 бар применяются для развальцовки стальных труб в трубных досках котлов, теплообменников, создавая герметичное соединение с усилием вырыва более 20 кН. Роликовые вальцовочные машины с 3-5 роликами из твердого сплава обеспечивают холодную раскатку труб с одновременным упрочнением материала в зоне деформации. Электрические модели с крутящим моментом до 150 Нм и автоматическим отключением по достижении заданного диаметра повышают производительность при серийных работах в 3-4 раза.

Технология развальцовки и параметры процесса

Качество развальцованных соединений определяется правильным выбором степени деформации, скорости расширения, подготовкой сопрягаемых поверхностей. Оптимальная степень развальцовки составляет 5-8% от номинального диаметра для медных труб, 3-5% для стальных, обеспечивая необходимое контактное давление 50-150 МПа без разрушения материала. Скорость вращения вальцовочного инструмента 200-600 об/мин подбирается обратно пропорционально твердости материала для предотвращения налипания металла на ролики. Предварительная обработка отверстий в трубной доске разверткой с допуском H8/h7 обеспечивает равномерность зазора 0,1-0,2 мм по периметру. Применение специальных смазок с дисульфидом молибдена снижает коэффициент трения до 0,05-0,08, предотвращает задиры, увеличивает стойкость инструмента. Контроль момента затяжки с точностью ±5% через тензометрические датчики гарантирует стабильное качество соединений независимо от квалификации оператора.

Специализированные конструкции для различных применений

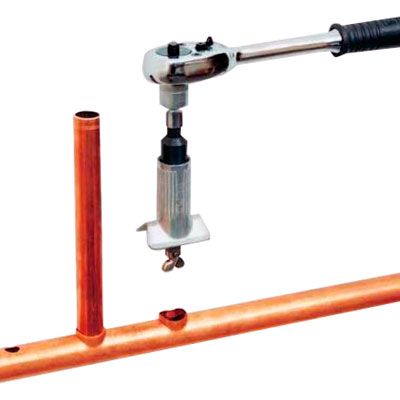

Разнообразие конструкций труб и условий эксплуатации требует применения специализированных типов расширителей и отбортовщиков. Конусные экспандеры для развальцовки под 45° и 37° создают стандартные SAE-фланцы на медных трубках холодильных систем, автомобильных кондиционеров. Сегментные расширители с 6-12 разжимными элементами обеспечивают равномерность деформации тонкостенных труб без образования граней. Комбинированные инструменты выполняют развальцовку с одновременным формированием бурта высотой 2-5 мм для уплотнения резиновыми кольцами. Специальные отбортовщики создают двойную отбортовку для соединений DIN 2353 в гидравлических системах высокого давления до 630 бар. Планетарные вальцовщики с микроподачей 0,01 мм/об применяются для прецизионной развальцовки труб в авиационных теплообменниках. Взрывные методы расширения используются для труб большого диаметра в атомной энергетике, где требуется одновременная развальцовка по всей длине.

Контроль качества и диагностика соединений

Надежность развальцованных соединений обеспечивается комплексным контролем геометрических параметров и механических характеристик. Измерение внутреннего диаметра после развальцовки нутромерами с точностью 0,01 мм подтверждает соответствие техническим требованиям. Контроль толщины стенки ультразвуковыми толщиномерами выявляет недопустимое утонение более 20% от исходной величины. Проверка герметичности воздухом под давлением 1,5 рабочего или гелиевыми течеискателями гарантирует отсутствие микронеплотностей. Испытания на вырыв определяют фактическую прочность соединения, которая должна превышать расчетную на 50-100%. Металлографический анализ выявляет микротрещины, изменения структуры металла в зоне деформации. Периодическая калибровка инструмента на эталонных образцах поддерживает стабильность технологического процесса.

Преимущества приобретения через промышленный портал

Покупка труборасширителей и отбортовщиков через промышленный портал предоставляет предприятиям теплоэнергетики, машиностроения, сервисным организациям доступ к профессиональному инструменту ведущих брендов - Ridgid, Rothenberger, Virax, Elliott с гарантией качества и технической поддержкой. Подробные спецификации с указанием применимости для различных материалов и стандартов соединений упрощают выбор оптимального инструмента. Возможность покупки отдельных компонентов - роликов, конусов, штоков - существенно снижает эксплуатационные расходы. Обучающие материалы и видеоинструкции помогают освоить правильные приемы работы, избежать типичных ошибок. Сервисное обслуживание включает восстановление геометрии роликов, замену подшипников, калибровку моментных ключей. Программы аренды специализированного инструмента для разовых работ оптимизируют затраты небольших организаций. Комплексные поставки с измерительным инструментом, смазками, запасными частями обеспечивают готовность к выполнению ответственных работ.
