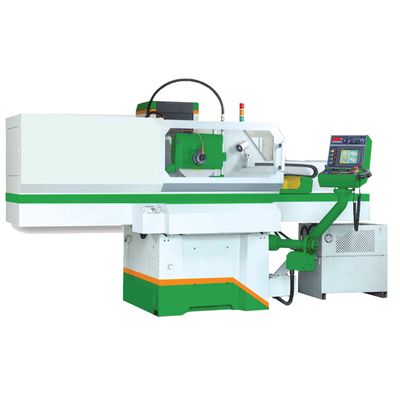

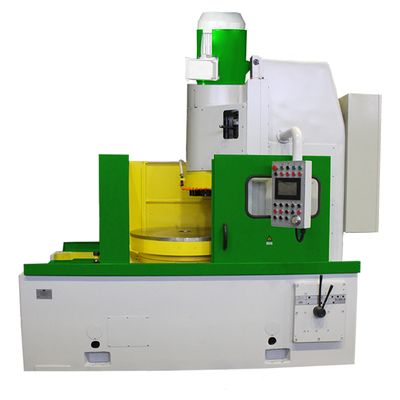

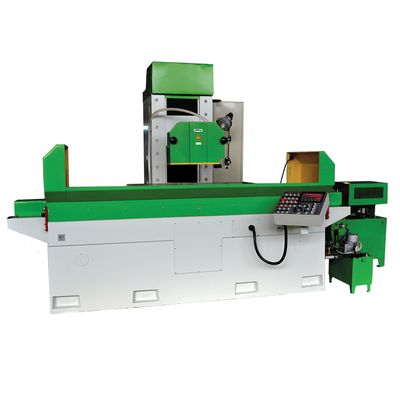

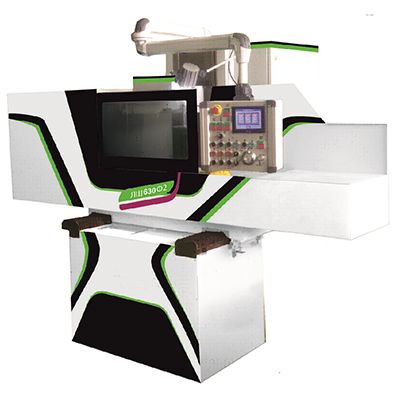

Плоскошлифовальный станок ЛСП 3Л741ВФ10 с круглым столом и горизонтальным шпинделем
(0 поставщика)
По запросу
плоскошлифовальная установка ЛСП 3Л741ВФ10 для обработки изделий диаметром 50-660 мм. Применяется при шлифовании заготовок из ферромагнитных материалов с выпуклой, плоской или вогнутой поверхностью. Двигатель: электрический. Суммарная мощность - 18 кВт. Для работы необходимо подключение к трехфазной
- Тип двигателя: электрический (380 В)
- Мощность: 18 кВт
- Мощность основного: 11 кВт
- Тип: плоскошлифовальный
- Шпиндель: горизонтальный
- Макс. высота заготовки: 350 мм
Количество
Категория: Плоскошлифовальные станки
плоскошлифовальная установка ЛСП 3Л741ВФ10 для обработки изделий диаметром 50-660 мм. Применяется при шлифовании заготовок из ферромагнитных материалов с выпуклой, плоской или вогнутой поверхностью.
Двигатель: электрический. Суммарная мощность - 18 кВт. Для работы необходимо подключение к трехфазной электросети 380 В.
Конструкция: оборудован вращающийся рабочий стол с направляющими качения для предотвращения брака и поломок. Намагничивание и размагничивание электромагнитной плиты регулируется оператором. Предусмотрен агрегат СОЖ с магнитным сепаратором для охлаждения и устранения стружки.
Преимущества: станок рассчитан на обработку заготовок с повышенными требованиями чистоты, точности и параллельности. Обеспечивает равномерное шлифование с постоянной скоростью по окружности. Управление производится функциональным контроллером Omron.
Полный каталог плоскошлифовальных станков: по ссылке.
Характеристики
| Артикул | 100017108 |
| Категория | Плоскошлифовальные станки |
| Единица измерения | штука |
| Тип двигателя | электрический (380 В) |
| Мощность | 18 кВт |
| Мощность основного | 11 кВт |
| Тип | плоскошлифовальный |
| Шпиндель | горизонтальный |
| Макс. высота заготовки | 350 мм |
| Диаметр заготовки | 50-660 мм |
| Макс. вес заготовки | 300 кг |
| Диаметр стола | 600 мм |
| Вертикальное перемещение шлифовальной бабки | 415 мм |
| Поперечное перемещение стойки | 430 мм |
| Макс. расстояние от оси шпинделя до стола | 575 мкм |
| Макс. угол поворота стола в вертикальной плоскости | 5 ° |
| Частота вращения стола | 8-32 об/мин |
| Макс. окружная скорость шлифовального круга | 34,4 м/с |
| Шлифовальный круг | 450×80×203 мм |
| Макс. диаметр шпинделя | 80 мм |
| Пределы скоростей наладочных перемещений стойки | 0,05-1,2 м/мин |
| Подача стойки на оборот стола | 1-30 мм/об |
| Подача автоматических вертикальных шлифовальной бабки | 1; 2; 4; 8; 12; 16; 24; 48 мкм |
| Скорость наладочных перемещений стойки | 0,05-1,2 м/мин |
| Плоскостность обработанной поверхности образца-изделия | 6 мкм |
| Параллельность верхней обработанной поверхности образца-изделия | 6 мкм |
| Шероховатость обработанной поверхности образца-изделия, Rа | 0,5 мкм |
| Форма стола | круглый |
| Комплектация | - Станок в сборе; - Агрегат охлаждения в комплекте с магнитным сепаратором; - Omron контроллер; - Плита электромагнитная Ф600; - Шпиндельная гильза, оснащенная радиально-упорными прецизионными подшипниками Nachi–fujkoshi 7017 ACYU/GLP4 (Япония); - Обслуживающий инструмент (комплект); - Оправка для балансировки шлифовального круга; - Устройство для правки шлифовального круга от стола; - Планшайба (фланец шлифовального круга в сборе). |
| Размер | 2860×2730×2660 мм |
| Вес | 5460 кг |
