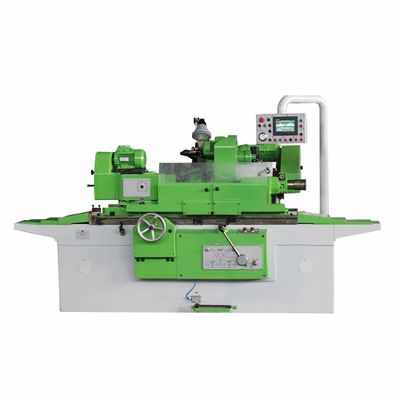

Круглошлифовальный станок ЛСП 3Л10
Круглошлифовальный станок ЛСП 3Л10 оптом по выгодной цене
Назначение: круглошлифовальный станок по металлу ЛСП 3Л10 используется для высокоточной шлифовки цилиндрических, конических или торцевых заготовок диаметром до 100 мм и весом до 6 кг. Применяется в мелкосерийном или единичном производстве. За отдельную плату может оснащаться внутришлифовальной головкой для обработки внутренней поверхности.
Система управления: предусматривает различные стандартные циклы обработки. Ручные режимы: продольное, врезное и внутреннее шлифование, а также правка от стола. Автоматические режимы: продольное и врезное шлифование.
Станина: изготовлена из качественного чугуна с коробчатым сечением. Обеспечивает устойчивость к вибрациям и высокую степень жесткости. Верхний поворотный стол прикреплен к нижнему столу, который двигается по V-образной и продольной плоской направляющим скольжения.
Шлифовальная бабка: смонтирована на подвижных салазках, перемещающихся по направляющим нижних поворотных салазок. Верхние салазки снабжены дополнительными направляющими «ласточкин хвост» для ручного перемещения. Шпиндель вращается в 2 самоустанавливающихся подшипниках скольжения. Вращение от привода передается при помощи подклинового ремня.
Передняя бабка: включает в себя плиту и корпус с возможностью поворота. Шпиндель передней бабки выполняет вращение в 2 самоустанавливающихся подшипниках скольжения. Вращение от двигателя на заготовку передается ременной передачей и поводковой планшайбой.
Задняя бабка: для создания необходимого усилия при фиксации изделий в центрах пиноль задней бабки подпружинена. Пиноль передвигается вручную.
Преимущества: станок управляется при помощи программируемого контроллера. Оснащен системой подачи и очистки СОЖ. Предусмотрена система смазки шпинделей и направляющих. Установка также оборудована настольным правильным устройством, которое позволяет производить правку шлифовального круга алмазом по торцу.
Характеристики
- Категория: Круглошлифовальные станки
- Единица измерения: штука
- Тип двигателя: электрический (380 В)
- Мощность привода вращения шпинделя: 2,2 кВт
- Мощность привода вращения изделия: 0,55 кВт
- Тип: круглошлифовальный
- Диаметр устанавливаемого изделия: 1-100 мм
- Макс. диаметр шлифуемой наружной поверхности: 100 мм
- Макс. диаметр шлифуемого отверстия: 40 мм
- Макс. длина устанавливаемого изделия, не менее: 220 мм
- Макс. длина шлифования наружных поверхностей: 200 мм
- Макс. длина шлифуемого отверстия (при диаметре отверстия выше 20 мм и частоте вращения внутришлифовального шпинделя 40000 об/мин): 50 мм
- Макс. масса устанавливаемого изделия: 6 кг
- Высота центров над столом: 80 мм
- Скорость автоматического перемещения стола (бесступенчатая регулировка): 0,01-1 м/мин
- Наименьший автоматический ход стола при минимальной скорости: 1 мм
- Макс. угол поворота верхнего стола (по часовой стрелке): 6 °
- Макс. угол поворота верхнего стола (против часовой стрелки): 7 °
- Ручное перемещение стола за один оборот маховика (электронный штурвал): 0,1; 1; 10
- Величина быстрого подвода и отвода шлифовальной бабки: 15 мм
- Макс. угол поворота салазок шлифовальной бабки (по часовой стрелке): 30 °
- Макс. угол поворота салазок шлифовальной бабки (против часовой стрелки): 30 °
- Размеры шлифовального круга (по ГОСТР 52781-2007): 250х20х76
- Макс. износ круга на радиус: 40 мм
- Диаметр конца шпинделя по ГОСТ: 32
- Частота вращения шпинделя: 40000-96000 об/мин
- Окружная скорость шлифовального круга: 35 м/с
- Перемещение шлифовальной бабки на один оборот маховика (электронный штурвал): 0,1; 1 мм/диаметр
- Перемещение шлифовальной бабки на одно деление маховика (электронный штурвал): 0,001; 0,01 мм/диаметр
- Скорость врезной подачи (бесступенчатая регулировка): 0,001-0,01 мм/оборот
- Автоматическая периодическая подача (в момент реверса стола): 0,001-0,01 мм/ход
- Частота вращения изделия: 100-1000 об/мин
- Конус отверстия шпинделя (по ГОСТ 25557-82): Морзе 3
- Макс. угол поворота бабки изделия (к шлифовальному кругу): 90 °
- Макс. угол поворота бабки изделия (от круга): 30 °
- Ход пиноли: 15 мм
- Конус отверстия пиноли (по ГОСТ СЭВ 174-75): Морзе 2
- Прямолинейность траектории перемещения стола в горизонтальной плоскости: 4 мкм
- Радиальное биение отверстия шпинделя передней бабки: 6 мкм
- Круглость при обработке в центрах: 1 мкм
- Круглость при обработке в патроне: 1,6 мкм
- Постоянство диаметра в продольном сечении: 3 мкм
- Плоскостность торцовой поверхности: 5 мкм
- Шероховатость поверхностей Ra (цилиндрической наружной): 0,16 мкм
- Шероховатость поверхностей Ra (цилиндрической внутренней): 0,32 мкм
- Шероховатость поверхностей Ra (плоской торцовой): 0,63 мкм
- Размер (c приставным оборудованием): 1470х1900х1800 мм
- Вес (c приставным оборудованием): 1850 кг
- Комплектация: - Агрегат СОЖ; - Обслуживающий инструмент; - Комплект электрооборудования на базе контроллера Delta; - Патрон токарный трехкулачковый Ø 80 мм; - Наладка под патрон; - Центра упорные невращающиеся (2 шт.); - Устройство для правки шлифовального круга от стола; - Хомутики поводковые; - Оправка для статической балансировки шлифовального круга.
- Состав оборудования: - Станина; - Электрооборудование; - Ограждение; - Передняя бабка; - Задняя бабка; - Кожух шлифовального круга; - Фланец шлифовального круга; - Бабка шлифовальная; - Система охлаждения; - Система смазки.
