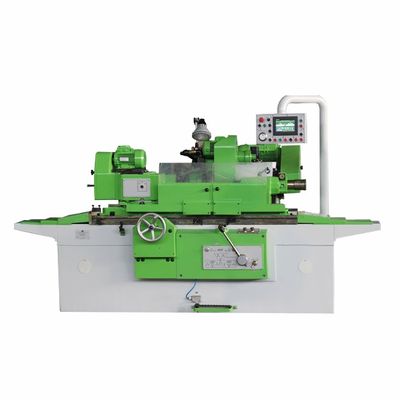

Универсальный круглошлифовальный станок ЛСП 3Л133ВМФ2
Универсальный круглошлифовальный станок ЛСП 3Л133ВМФ2 оптом по выгодной цене
Назначение: станок круглошлифовальный ЛСП 3Л133ВМФ2 позволяет осуществлять обработку цилиндрических, конических или торцевых поверхностей заготовок длиной до 1400 мм. Подходит как для наружной, так и для внутренней шлифовки. Обрабатываемая деталь может крепиться в патроне, центрах, а также на планшайбе или в люнете. Класс точности станка ‒ В.
Столы: двигаются по направляющим станины с помощью сервопривода с использованием ШПВ. Установка снабжена нижним столом и закрепленный на нем верхним поворотным столом.
Шлифовальная бабка: имеет механизм быстрого подвода. Выполняет перемещение на направляющих роликового типа. Самоустанавливающиеся гидродинамические подшипники обеспечивают высокоточное вращение шпинделя. Двигатель передает вращение на шпиндель при помощи клиноременной передачи.
Передняя бабка: позволяет выполнять шлифовку в центрах или в патроне. Поворачивается оператором вручную. Оснащена заранее отрегулированными подшипниками. Вращение шпинделя обеспечивает электрический привод посредством 2-ступенчатой ременной передачи.
Задняя бабка: оборудована пружиной, при помощи которой производится зажим заготовки. Степень зажима может настраиваться рукояткой.
Преимущества: оборудование управляется контроллером DELTA. Оснащено сенсорной панелью с функциями УЦИ. Конструкцией предусмотрены сервоприводы продольной и поперечной подачи. Устройство снабжено системой смазки, обеспечивающей стабильную работу направляющих и подшипников, а также охлаждающей системой, которая состоит из насоса, бака и магнитного сепаратора.
Характеристики
- Категория: Круглошлифовальные станки
- Единица измерения: штука
- Тип двигателя: электрический (380 В)
- Мощность привода шлифовального круга: 7,5 кВт
- Мощность двигателя передней бабки: 1,1 кВт
- Мощность двигателя приспособления для внутреннего шлифования: 1,1 кВт
- Тип: круглошлифовальный
- Макс. диаметр заготовки: 280 мм
- Макс. длина заготовки: 1400 мм
- Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета): 60/280 мм
- Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах): 55 кг
- Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона): 40 кг
- Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона): 50 кг
- Высота центров: 185 мм
- Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%): 1590 об/мин
- Угол поворота: ±30 °
- Наружный диаметр (макс./мин.): 600/450 мм
- Внутренний диаметр: 305 мм
- Высота: 63 мм
- Макс. диаметр заготовки, устанавливаемой в патроне: 200 мм
- Макс. длина шлифуемого отверстия: 3 диаметра, но не более 125 мм
- Диаметр шлифовального круга (макс./мин.): 63/25 мм
- Диаметр шлифуемого отверстия (макс./мин.): 100/30 мм
- Диаметр внутришлифовальной головки: 80 мм
- Частота вращения шпинделя, не более: 16900 об/мин
- Скорость вращения (бесступенчатая регулировка): 40-500 об/мин
- Размеры центра (ГОСТ 13214-79): Морзе 4
- Макс. угол поворота (к шлифовальному кругу): 90 °
- Макс. угол поворота (от шлифовального круга): 30 °
- Механизм отвода пиноли: ручной
- Величина отвода пиноли: 35 мм
- Наибольшее продольное перемещение стола: 1400 мм
- Наименьший ход стола при переключении упорами: 4 мм
- Ручное перемещение за один оборот маховика: 3,1; 20,5 мм
- Скорость перемещения стола (бесступенчатая регулировка): 0,05-6 м/мин
- Макс. угол поворота верхнего стола (по часовой стрелке): 2 °
- Макс. угол поворота верхнего стола (против часовой стрелки): 7 °
- Конусность (по часовой стрелке): 3:10
- Конусность (против часовой стрелки): 1:10
- Ход шлифовальной бабки по винту: 290 мм
- Ход быстрого подвода шлифовальной бабки: 50 мм
- Пределы скоростей врезных подач: 0,1-45 мм/мин
- Время быстрого подвода шлифовальной бабки: 2,5 с
- Величина подачи шлифовальной бабки от электронного штурвала на 1 деление: 0,001; 0,01 мм
- Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола): 0,05 мм
- Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола): 0,001 мм
- Круглость (при обработке в центрах): 1,6 мкм
- Постоянство диаметра в продольном сечении (при обработке в центрах): 6 мкм
- Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной): 0,16 мкм
- Размер (при крайнем положении движущихся частей): 5750х2640х2150 мм
- Вес (с электрооборудованием и установкой охлаждения): 7200 кг
- Комплектация: - Станок в сборе; - Агрегат СОЖ; - Установка смазки; - Электрооборудование (1 комплект); - Обслуживающий инструмент (1 комплект); - Планшайба (1 комплект); - Центра упорные невращающиеся (2 шт.); - Оправка для балансировки шлифовального круга; - Хомутик для изделия (4 шт.); - Устройство для правки шлифовального круга от стола; - Приспособление для внутреннего шлифования; - Патрон трех кулачковый; - Люнет закрытый; - Люнет открытый; - Головка внутришлифовальная диаметром 80 мм; - Шлифовальный круг; - Оправка для внутришлифовального круга; - Шлифовальный круг для внутренней шлифовки; - Домкрат клиновой (1 комплект).
- Состав оборудования: - Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
