Универсальный круглошлифовальный станок UNIVEQ UGU 20
Универсальный круглошлифовальный станок UNIVEQ UGU 20 оптом по выгодной цене
Универсальный круглошлифовальный станок UNIVEQ UGU 20 позволяет производить точное круглое (наружное и внутренне) шлифование металлических деталей. Подходит для работы с цилиндрическими, коническими и торцевыми поверхностями. Находит применение во многих отраслях, где требуется точная металлообработка: машиностроение, приборостроение, космическая и авиационная промышленность. Также может использоваться в мастерских, сервисных центах и на других предприятиях.

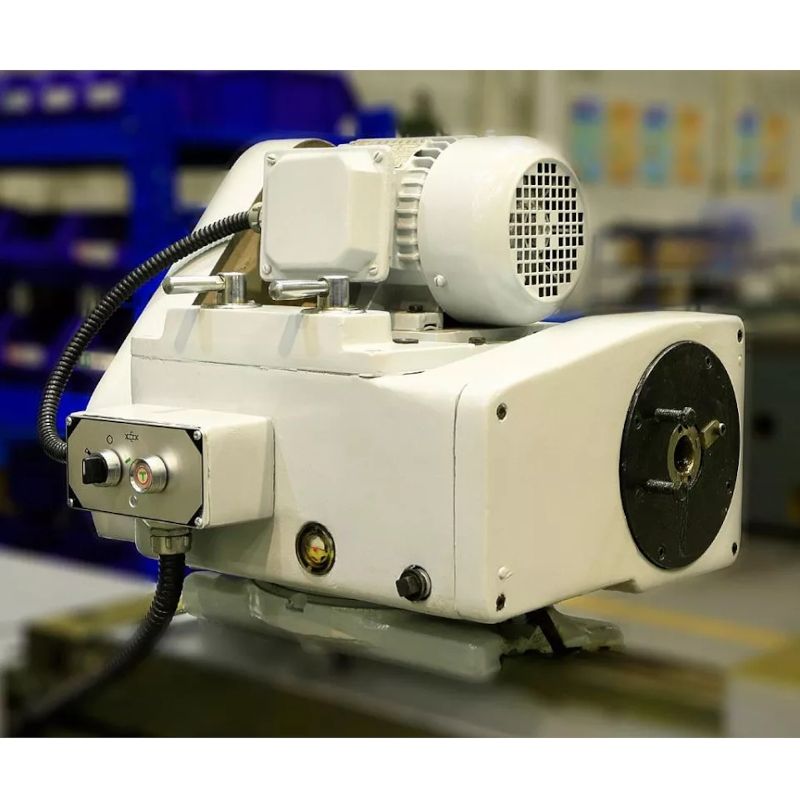

Станок оборудуется шпинделем шлифовального круга, который установлен на масляных подшипниках скольжения (обеспечивается подача масла под давлением). Наличие на поверхности подшипника масляной пленки позволяет избежать износа, а также обеспечивает повышенную точность обработки и минимальный уровень биения шпинделя.
Движение стола и шлифовального узла осуществляется вдоль направляющих с помощью масляной «подушки». Направляющие покрыты полимерным материалом, обеспечивающим плавный ход и повышенную стойкость к износу. Предусмотрена возможность небольшого поворота стола, что позволяет выполнять шлифовку конусообразных деталей большой длины. В целях предотвращения перекоса заготовки стол при передвижении в крайние положения всегда остается на станине.
Центральная рукоять, расположенная на передней панели, применяется и для продольного, и для поперечного перемещения рабочих узлов, что обеспечивает удобную работу.

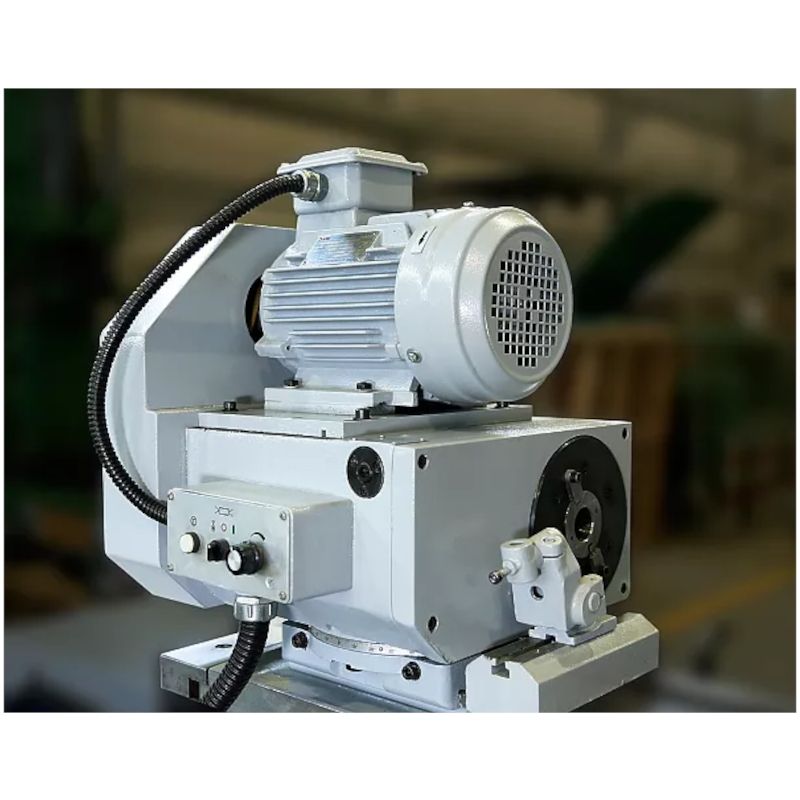

Передняя бабка может вращаться с различной скоростью, регулировка выполняется с помощью перекидывания ремня. Обладает возможностью поворота на 90°/30° (против/по часовой стрелке). Оснащается шпинделем, установленным на подшипниках высокой точности. Снабжена защитным ограждением и сальником, которые препятствуют попадание грязи и СОЖ внутрь.

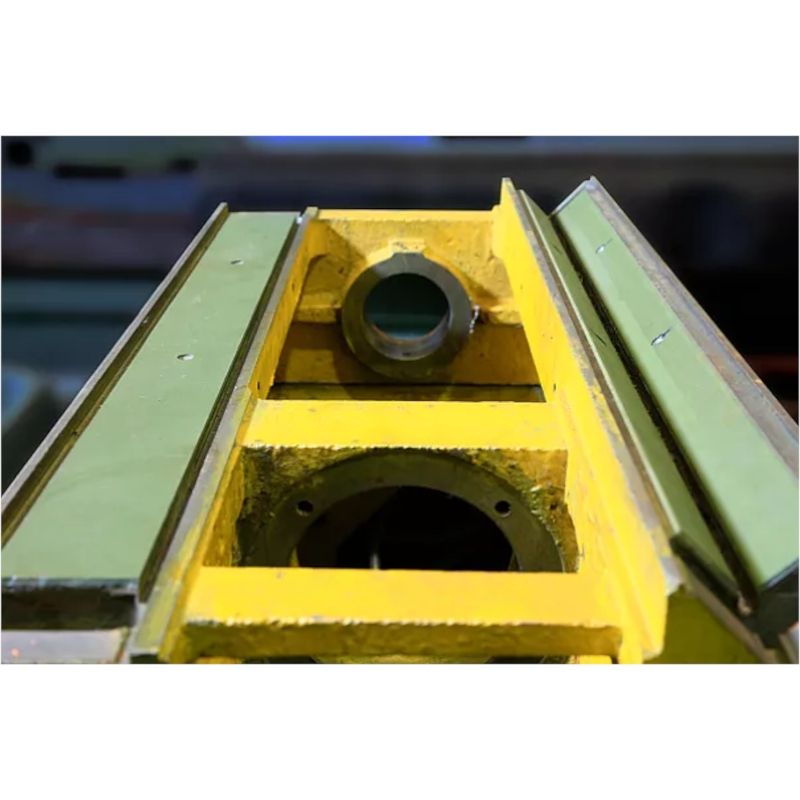

Станок имеет литую станину из чугуна, отличается высокой жесткостью и виброустойчивостью, что обеспечивает стабильную точность при работе. Обладает большим весом, за счет чего не требует специального фундамента для установки. На маркетплейсе Рывок можно купить круглошлифовальный станок по выгодной цене.
Варианты исполнения станка: UGU 2050H (расстояние между центрами 520 мм, вес 2020 кг) и UGU 2075H (расстояние между центрами 765 мм, вес 3000 кг)

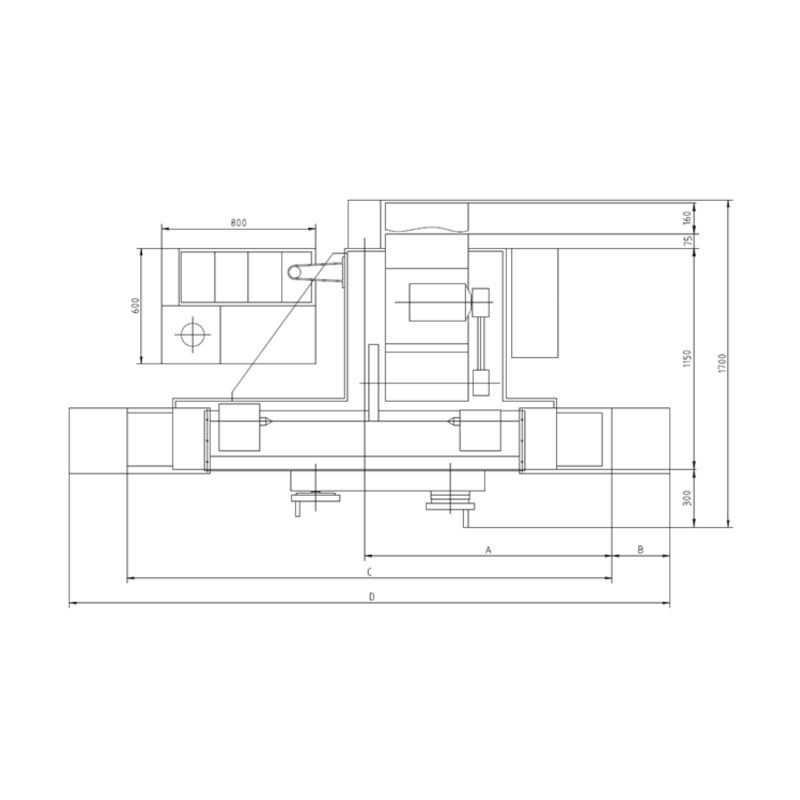

Измерения станка на схеме:
| Модель станка | A | B | C | D |
| UGU 2050H | 1300 | 300 | 2550 | 3110 |
| UGU 2075H | 1520 | 425 | 2965 | 3800 |
Параметры точности:
| Параметр | Условия обработки | Наименование | СИ | РМЦ 500 и 750 мм |
| Точность шлифования заготовки зажатой в центрах | l = 315 мм, d = 32 мм | Круглость | мм | 0,0015 |
| Точность шлифования заготовки зажатой в центрах | l = 315 мм, d = 32 мм | Постоянство диаметра в продольном сечении | мм | 0,005 |
| Точность шлифования заготовки зажатой в центрах | l = 315 мм, d = 32 мм | Шероховатость | μм | ra ≤ 0,32 |
| Точность шлифования короткой заготовки зажатой в патроне | l = 40 мм, d = 80 мм | Круглость | мм | 0,0025 |
| Точность шлифования короткой заготовки зажатой в патроне | l = 40 мм, d = 80 мм | Шероховатость | μм | ra ≤ 0,32 |
| Точность шлифования заготовки зажатой в патроне при внутреннем шлифовании | - | Круглость | мм | 0,0025 |
| Точность шлифования заготовки зажатой в патроне при внутреннем шлифовании | - | Постоянство диаметра в продольном сечении | мм | 0,01 |
| Точность шлифования заготовки зажатой в патроне при внутреннем шлифовании | - | Шероховатость | μм | ra ≤ 0,63 |
Характеристики
- Категория: Круглошлифовальные станки
- Единица измерения: штука
- Тип двигателя: электрический (380 В)
- Мощность привода шлифовального круга: 4 кВт
- Тип: круглошлифовальный
- Расстояние между центрами: 520/765 мм
- Диаметр наружного шлифования: 8-200 мм
- Диаметр внутреннего шлифования: 13-80 мм
- Макс. вес заготовки в центрах: 50 кг
- Высота центров: 135 мм
- Скорость подачи стола (гидравлика): 0,1-4 м/мин
- Конус передней / задней бабки: Морзе 4
- Перемещение пиноли задней бабки: 30 мм
- Размер шлифовального круга (D×d×B): 400×203×50 мм
- Мин. диаметр шлифовального круга: 280 мм
- Перемещение по оси X: автоматическое, гидравлический привод
- Перемещение по оси Z: автоматическое, гидравлический привод
- Стандартная комплектация: бак СОЖ, фильтр, приспособление для правки шлифовальных кругов, шлифовальный круг с фланцем, стенд для балансировки круга, балансировочная оправка, регулировочные блоки для выставления станка по уровню, центры (левый и правый), поводки для наружного шлифования, ключ, гайка для снятия шлифовального круга, полиуретановые приводные ремни, сальник, собачка, 3-кулачковый патрон, шпиндель узла внутреннего шлифования, удлинители оправок для внутреннего шлифования, оправки для внутреннего шлифования, ролики для шпинделя внутреннего шлифования, винт для снятия роликов, шлифовальные круги для внутреннего шлифования, ремень плоский для привода шпинделя внутреннего шлифования, сопло для подачи СОЖ при внутреннем шлифовании, щиток для защиты от разбрызгивания СОЖ при внутреннем шлифовании, ключ
- Дополнительная комплектация: 4-кулачковый патрон, открытый неподвижный люнет, закрытый неподвижный люнет, алмазный карандаш для правки шлифовальных кругов, магнитная система фильтрации охлаждающей жидкости, устройство цифровой индикации (УЦИ) для оси X, инвертор для плавной регулировки частоты вращения передней бабки, гидравлическое приспособление для правки шлифовального круга
- Вес: 2020/3000 кг
