Станок токарно-винторезный JET GH-2040 ZH DRO RFS
(0 поставщика)
По запросу
Станок токарно-винторезный GH-2040 ZH DRO RFS применяется на промышленных предприятиях, подходит для продолжительных нагрузок. Служит для обработки заготовок диаметром до 500 мм. Съемный мостик дает возможность работать с изделиями, диаметр которых достигает 720 мм. Оборудование создано на базе асин
- Модульная резьба, MP: 0,5-112
- Количество модульных резьб: 42
- Питчевая резьба, DP: 56-1/4
- Количество питчевых резьб: 45
- Шаг ходового винта: 12 мм
- Макс. размер резца,: 32x32 мм
Количество
Категория: Токарные станки
Станок токарно-винторезный GH-2040 ZH DRO RFS применяется на промышленных предприятиях, подходит для продолжительных нагрузок. Служит для обработки заготовок диаметром до 500 мм. Съемный мостик дает возможность работать с изделиями, диаметр которых достигает 720 мм.

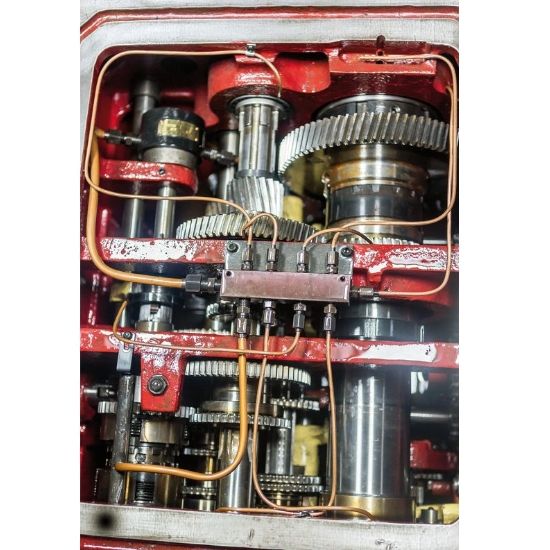

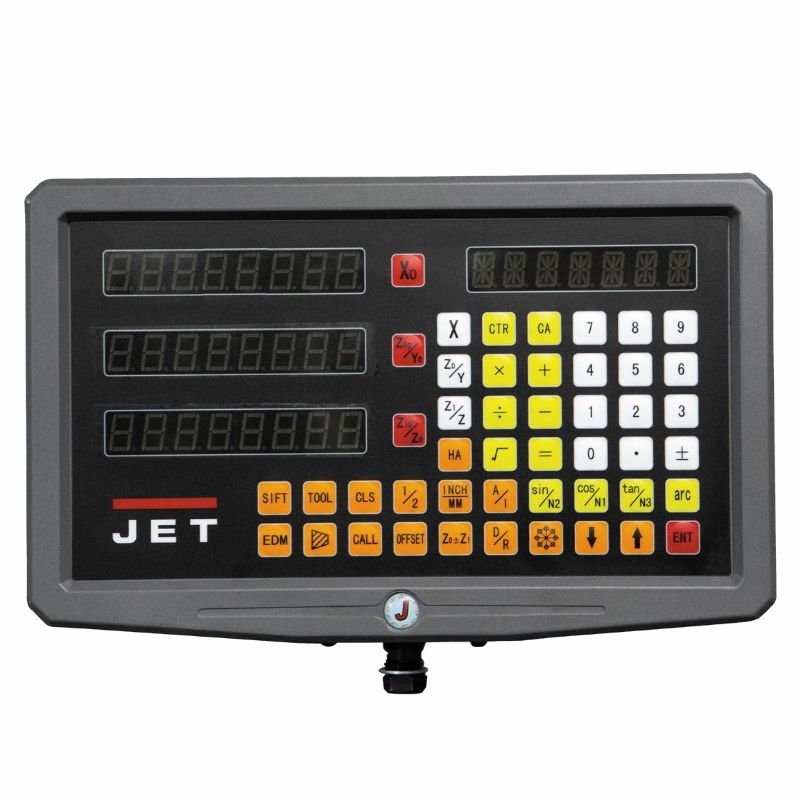

Оборудование создано на базе асинхронного электрического двигателя на 7,5 кВт. Количество оборотов шпинделя регулируется в диапазоне от 9 до 1600 об/мин (24 ступени). Питание выполняется от трехфазной сети 380 В. Установка оснащена устройством цифровой индикации по 3 осям. Предусмотрена система смазки и подвода СОЖ. Станина изготовлена из качественного чугуна.
Характеристики
| Артикул | 100018066 |
| Категория | Токарные станки |
| Единица измерения | штука |
| Модульная резьба, MP | 0,5-112 |
| Количество модульных резьб | 42 |
| Питчевая резьба, DP | 56-1/4 |
| Количество питчевых резьб | 45 |
| Шаг ходового винта | 12 мм |
| Макс. размер резца, | 32x32 мм |
| Ход поперечного суппорта | 310 мм |
| Ход верхнего суппорта | 145 мм |
| Ускоренное перемещение продольного суппорта | 4,5 м/мин |
| Ускоренное перемещение поперечного суппорта | 2 м/мин |

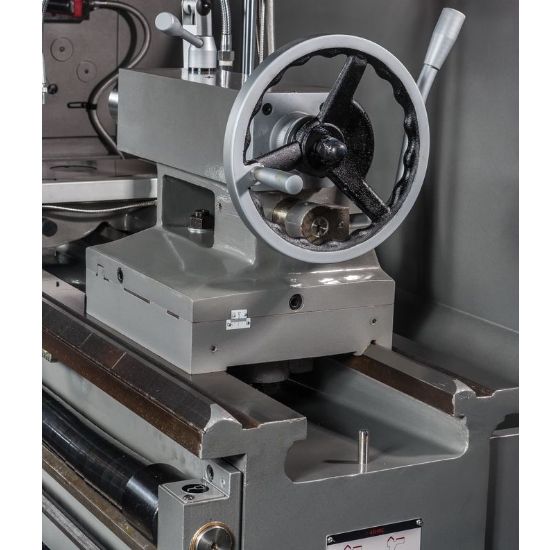

| Пиноль задней бабки | МК 5 |
| Ход пиноли задней бабки | 150 мм |
| Диаметр пиноли | 75 мм |
| Диапазон неподвижного люнета | 50-210 мм |
| Диапазон подвижного люнета | 20-110 мм |
| Расстояние между направляющими | 405 мм |
| Объем бака для СОЖ | 15 л |
| Размер | 2480х1280х1410 мм |
| Вес | 2750 кг |
| Тип двигателя | электрический (380 В) |
| Мощность основного двигателя | 7,5 кВт |
| Мощность насоса СОЖ | 0,09 кВт |
| Тип станка | токарно-винторезный |
| Назначение | по металлу |
| Расположение | горизонтальный |
| Установка | напольный |
| Макс. диаметр обработки | 500 мм |
| Диаметр обточки над станиной | 500 мм |
| Диаметр обточки над съемным мостиком | 720 мм |
| Длина съёмного мостика | 240 мм |
| Диаметр обточки над поперечным суппортом | 310 мм |
| Макс. длина обработки | 1015 мм |
| Скорость вращения шпинделя | 9-1600 об/мин |
| Количество скоростей | 24 |
| Конус шпинделя | МК 7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя | 80 мм |
| Диапазон продольной подачи | 0,063-6,43 мм/об |
| Количество продольных подач | 80 |
| Диапазон поперечной подачи | 0,027-2,73 мм/об |
| Количество поперечных подач | 80 |
| Метрическая резьба | 1-224 мм |
| Количество метрических резьб | 46 |
| Дюймовая резьба | 1/8-28 ниток/дюйм |
| Количество дюймовых резьб | 48 |

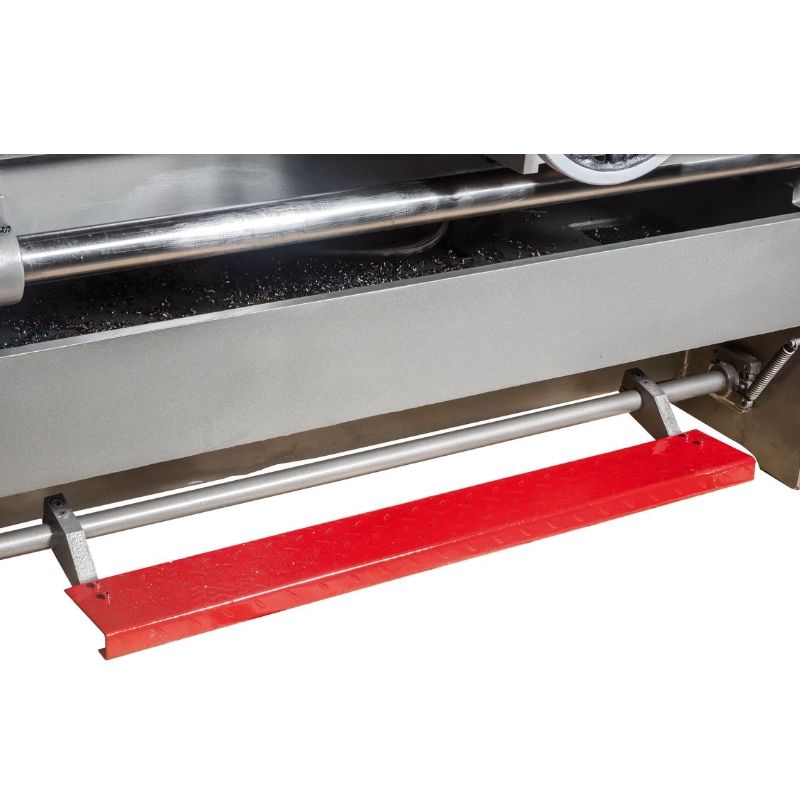

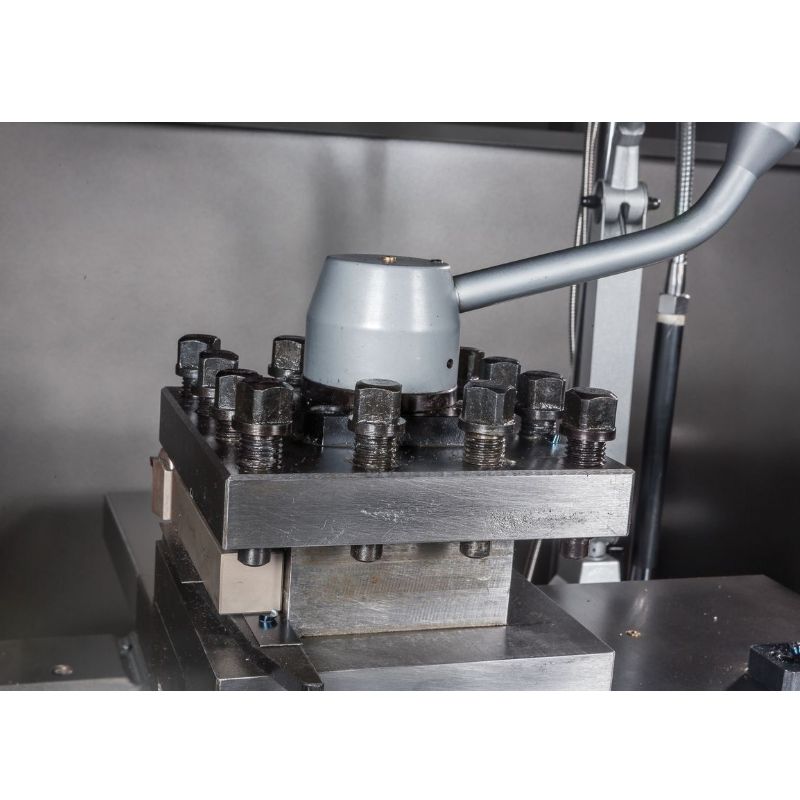

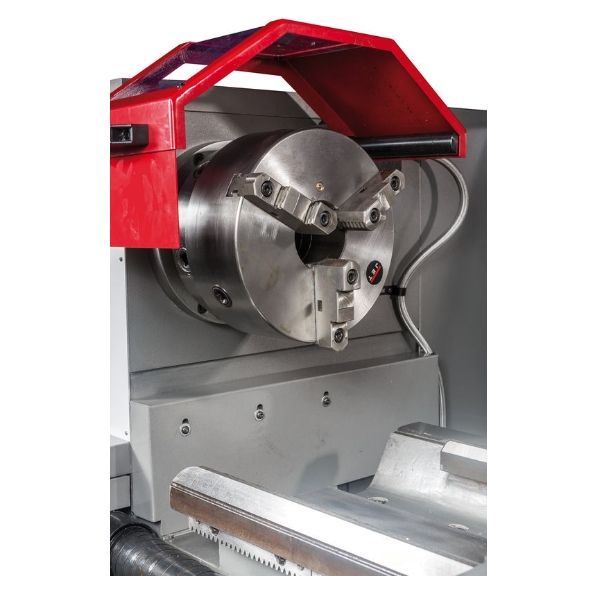

| Комплектация | - 3-кулачковый патрон 250 мм с прямыми/обратными кулачками; - 4-кулачковая планшайба 320 мм; - Планшайба 400 мм; - 4-позиционный резцедержатель с фиксатором; - Вращающийся упорный центр МК-5; - Невращающийся упорный центр МК-5; - Переходная втулка МК-7 / МК-5; - Подвижный и неподвижный люнеты; - Ускоренное перемещение продольного суппорта; - Ускоренное перемещение поперечного суппорта; - Поддон для сбора стружки; - Задняя защитная стенка; - Защитный экран патрона с концевым выключателем; - Защита резцедержателя; - Защита ходового винта; - Ножной тормоз шпинделя с концевым выключателем; - УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак; - Система подачи СОЖ; - Галогенная лампа местного освещения; - Ключ для 3-кулачкового патрона; - Ключ резцедержателя; - Вал управления с регулируемыми кулачками (отключение продольной подачи); - Ящик с инструментом; - Комплект виброопор. |
