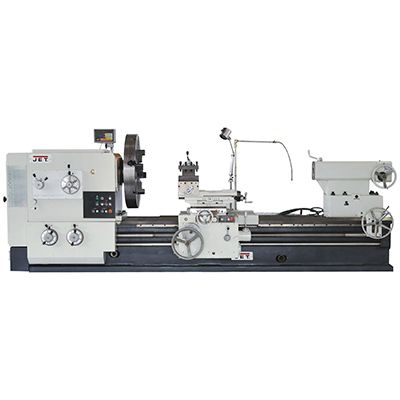

Станок токарно-винторезный JET GH-26120 ZH DRO RFS
(0 поставщика)
По запросу
Станок токарно-винторезный GH-26120 ZH DRO RFS с УЦИ находит применение в различных отраслях промышленности. Подходит для работы с заготовками длиной до 3050 мм. Максимальный диаметр обработки ‒ 660 мм (может быть увеличен до 870 мм при снятом мостике с ограничением по длине изделия). Оборудование с
- Тип двигателя: электрический (380 В)
- Мощность основного двигателя: 7,5 кВт
- Мощность насоса СОЖ: 0,09 кВт
- Тип станка: токарно-винторезный
- Назначение: по металлу
- Расположение: горизонтальный
Количество
Категория: Токарные станки
Станок токарно-винторезный GH-26120 ZH DRO RFS с УЦИ находит применение в различных отраслях промышленности. Подходит для работы с заготовками длиной до 3050 мм. Максимальный диаметр обработки ‒ 660 мм (может быть увеличен до 870 мм при снятом мостике с ограничением по длине изделия).

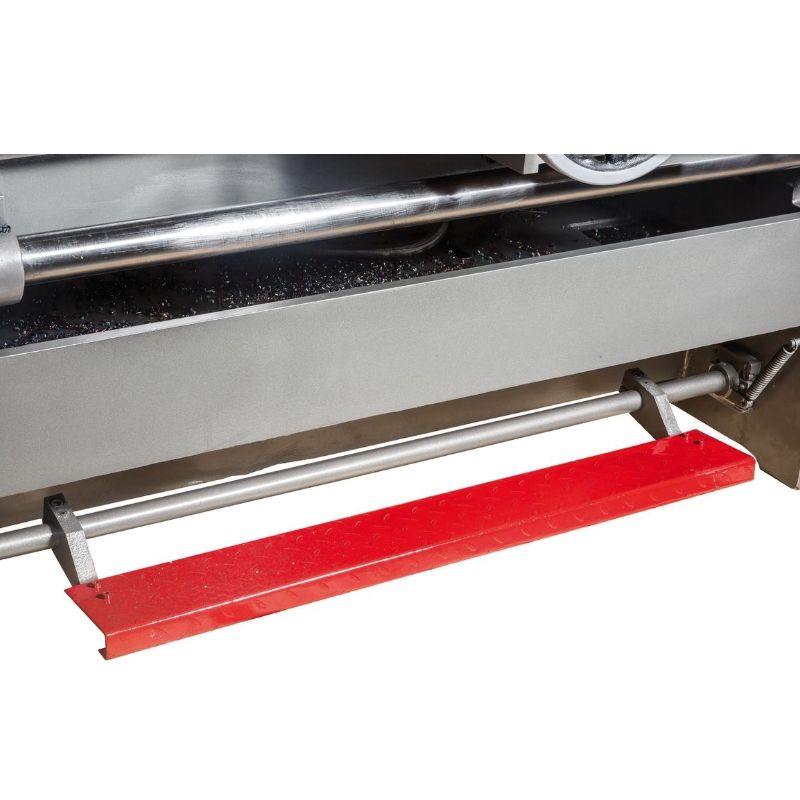

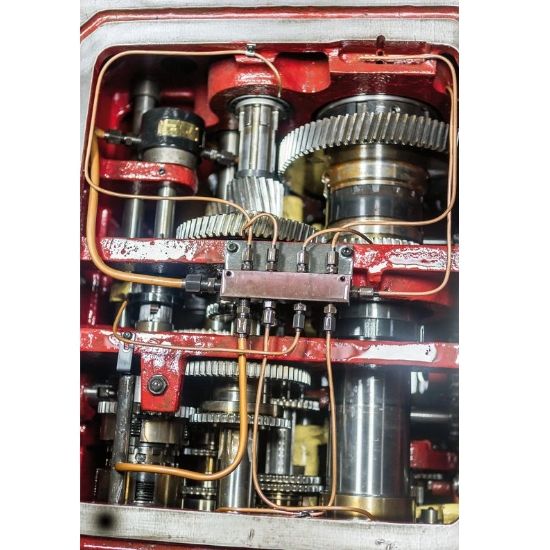

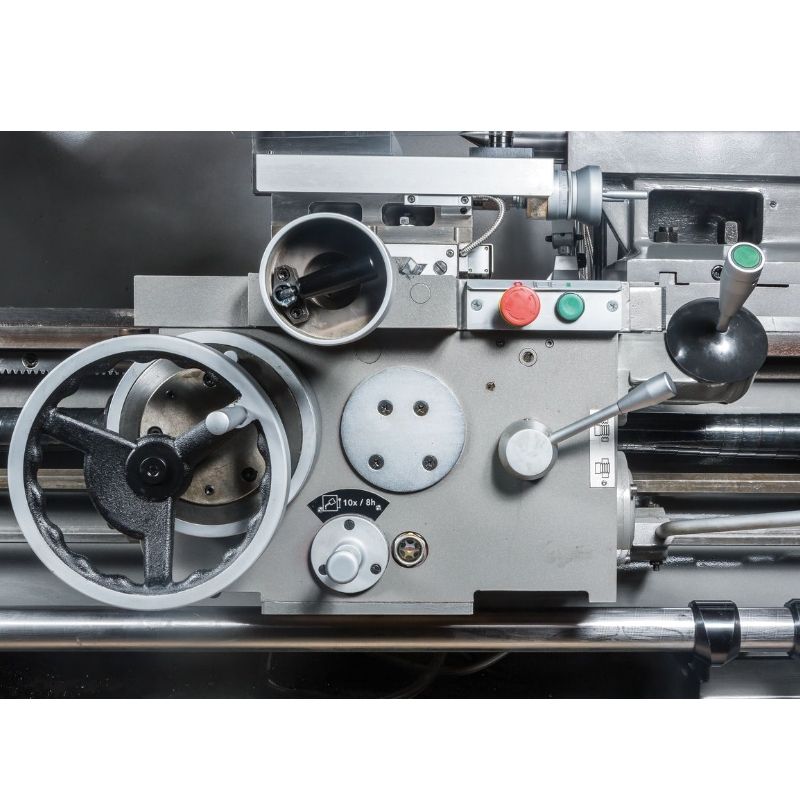

Оборудование снабжено асинхронным двигателем на 7,5 кВт с системой плавного запуска. Питание выполняется от сети с трехфазным током 380 В. Продольная и поперечная подачи управляются крестовым джойстиком. Коробка подач с предустановленными режимами позволяет нарезать различные виды резьб. Для безопасности конструкцией предусмотрена педаль тормоза. Станина станка изготовлена из прочного чугуна.
Характеристики
| Артикул | 100018101 |
| Категория | Токарные станки |
| Единица измерения | штука |
| Тип двигателя | электрический (380 В) |
| Мощность основного двигателя | 7,5 кВт |
| Мощность насоса СОЖ | 0,09 кВт |
| Тип станка | токарно-винторезный |
| Назначение | по металлу |
| Расположение | горизонтальный |
| Установка | напольный |
| Макс. диаметр обработки | 660 мм |
| Диаметр обточки над станиной | 660 мм |
| Диаметр обточки над съемным мостиком | 870 мм |
| Длина съёмного мостика | 240 мм |
| Диаметр обточки над поперечным суппортом | 420 мм |
| Макс. длина обработки | 3050 мм |
| Скорость вращения шпинделя | 36-1600 об/мин |
| Количество скоростей | 12 |
| Конус шпинделя | 113 мм, 1:20 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя | 105 мм |
| Диапазон продольной подачи | 0,063-2,25 мм/об |
| Количество продольных подач | 65 |
| Диапазон поперечной подачи | 0,027-1,07 мм/об |
| Количество поперечных подач | 65 |
| Метрическая резьба | 1-14 мм |
| Количество метрических резьб | 22 |
| Дюймовая резьба | 2-28 ниток/дюйм |
| Количество дюймовых резьб | 26 |
| Модульная резьба, MP | 0,5-7 |
| Количество модульных резьб | 18 |
| Питчевая резьба, DP | 4-56 |
| Количество питчевых резьб | 24 |
| Шаг ходового винта | 12 мм |
| Макс. размер резца, | 32x32 мм |
| Ход поперечного суппорта | 310 мм |
| Ход верхнего суппорта | 145 мм |
| Ускоренное перемещение продольного суппорта | 4,5 м/мин |
| Ускоренное перемещение поперечного суппорта | 2 м/мин |
| Пиноль задней бабки | МК 5 |
| Ход пиноли задней бабки | 150 мм |
| Диаметр пиноли | 75 мм |
| Диапазон неподвижного люнета | 20-125, 100-240 мм |
| Диапазон подвижного люнета | 20-100 мм |
| Расстояние между направляющими | 405 мм |
| Объем бака для СОЖ | 15 л |
| Размер | 4500х1150х1450 мм |
| Вес | 4212 кг |

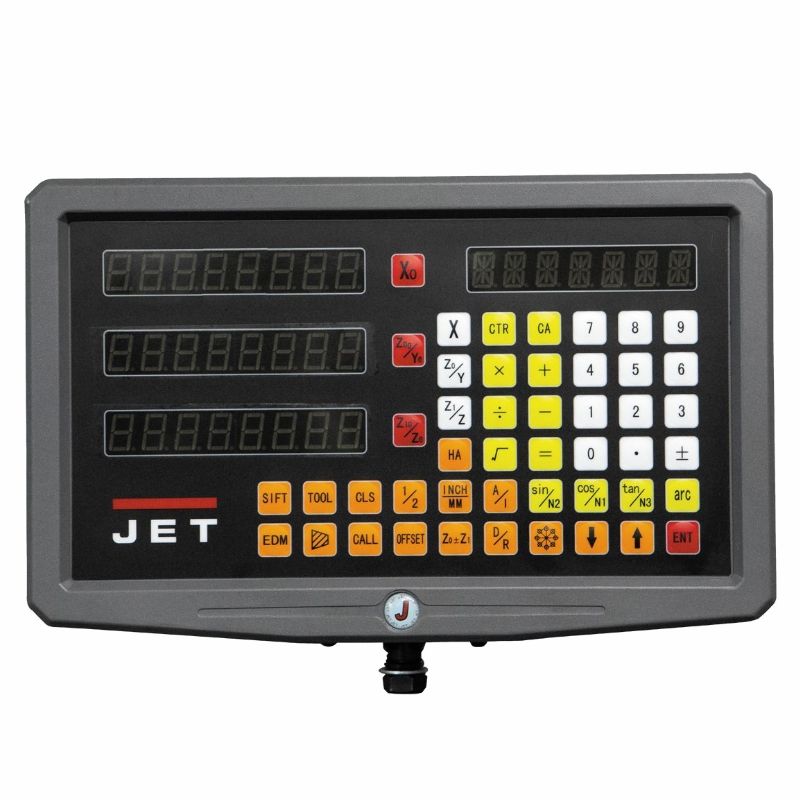

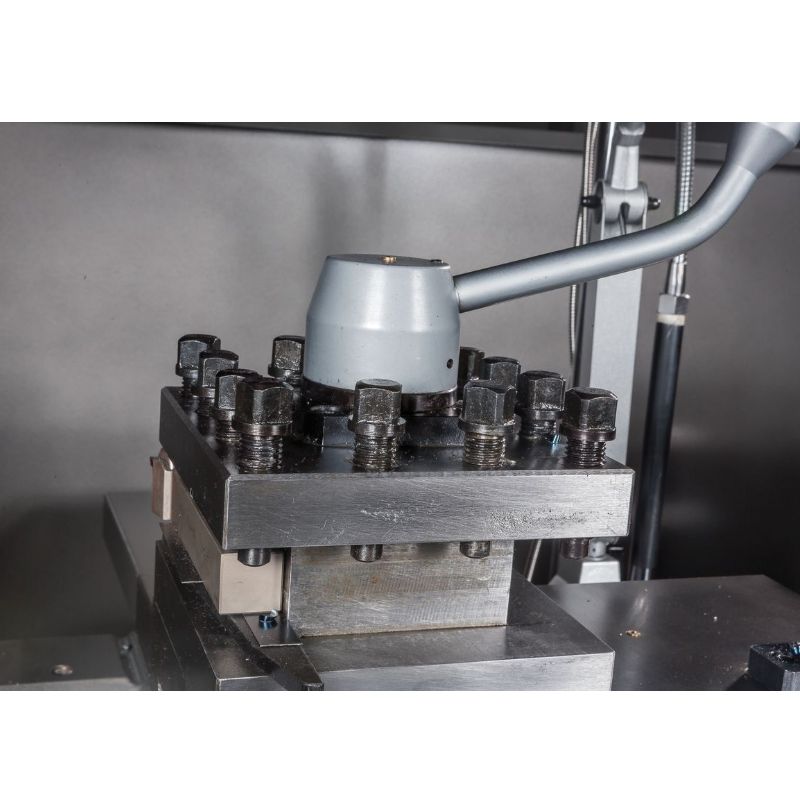

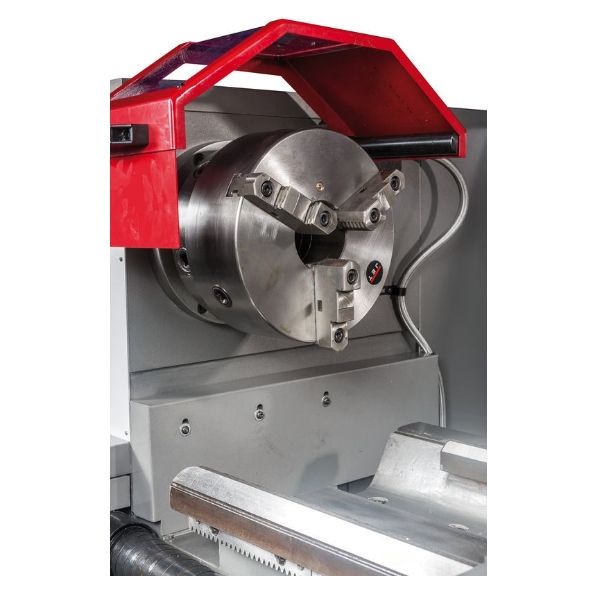

| Комплектация | - 3-кулачковый патрон 325 мм с прямыми/обратными кулачками; - 4-кулачковая планшайба 400 мм; - Планшайба 630 мм, планшайба Ø50 мм; - 4-позиционный резцедержатель с фиксатором; - Вращающийся упорный центр МК-5; - Упорный центр МК-5; - Переходная втулка Ø113/МК-5; - Подвижный люнет; - 2 неподвижных люнета; - Ускоренное перемещение продольного суппорта; - Ускоренное перемещение поперечного суппорта; - Защита резцедержателя; - Защита ходового винта; - Ключ для 3-кулачкового патрона; - Ключ резцедержателя; - Задняя защитная стенка; - Поддон для стружки; - Защитный экран патрона с концевым выключателем; - Ножной тормоз шпинделя с концевым выключателем; - УЦИ по 3 осям, цена деления ‒ 0,005 мм погрешность ±1 знак; - Система подачи СОЖ; - Галогенная лампа местного освещения; - Вал управления с регулируемыми кулачками (отключение продольной подачи); - Концевой упор продольного перемещения; - Ящик с инструментом; - Комплект виброопор. |
